Задание
Требуется синтезировать ХТС, работающую по следующей технологии:
Смесь, состоящую из компонентов А и B и инертного компонента нагревается в системе теплообмена до t1, поступает в реактор, где протекает обратимая реакция: A+0,5B=C+q, где q=21200 кал/моль – тепловой эффект реакции.
Реакция характеризуется константой скорости k=f(t) и константой равновесия К=f(t), для которых имеются экспериментальные данные.
Поскольку реакция равновесная и экзотермическая, то для повышения равновесной степени превращения реакционная смесь должна проходить несколько реакторов с промежуточным охлаждением между ними.
После прохождения m реакторов смесь поступает в абсорбер для выделения компонента C, а затем проходит n реакторов и второй абсорбер.

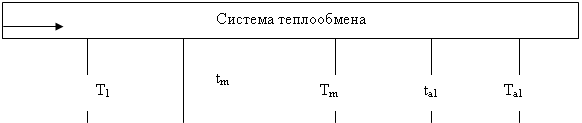

Таким образом, операторная схема выглядит следующим образом:
![]() |
|||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||
![]() |
|
|
|
Заданы температуры на входе в реакторы и абсорберы, объемы реакторов и абсорберов. Заданы также плотности орошения в абсорберах, температура, расход и концентрации компонентов исходной смеси.
Реакторы описываются моделями идеального вытеснения. Абсорберы описываются статистическими моделями по экспериментальным данным.
Скорость реакции в реакторе описывается уравнением:
W= (k (t) ×a×b/ (a+0,8×c)) ×(1-(c/ (Kр(t) ×a×b0,5))2),
где a, b, c – концентрации компонентов, об. доли.
При построении системы теплообмена могут использоваться пар и вода со следующими характеристиками:
начальная температура воды – 20°С,
конечная температура воды не более 90°С,
температура пара 460°С,
температура конденсации греющего пара 520 ккал/кг,
стоимость воды 0,00007 ус.д.ед./кг.
стоимость греющего пара 0,001 ус. д. ед./кг.
Коэффициенты теплопередачи:
в теплообменниках 19 ккал/(м2×ч×°С),
в нагревателях 22 ккал/(м2×ч×°С)
в холодильниках 20 ккал/(м2×ч×°С);
Теплоемкость реакционной смеси 0,33ккал/(м3×°С);
Время работы установки 8800 ч/год.
Нормативный коэффициент эффективности 0,12
Стоимостной коэффициент a 483
Вариант курсовой работы №1
m=3; n=2. Все реакторы идеального вытеснения.
t0=60°C |
t1=415°C |
t2=460°C |
t3=420°C |
ta1=180°C |
t4=415°C |
t5=405°C |
ta2=175°C |
Расход смеси на входе в систему – 120000 м3/ч.
Концентрации компонентов:
А – 0,08 об. доли;
В – 0,09 об. доли;
С – 0,0008 об. доли.
Объемы реакторов, м3:
V1=70; V2=50; V3=50; V4=60; V5=40.
Объемы абсорберов, м3:
V1=25; V2=26.
Плотность орошения в 1–_м абсорбере 18 м3/м2.
Плотность орошения во 2–_м абсорбере 18 м3/м2.
Для получения значений k0 и E в уравнении Аррениуса использовать данные таблицы 1 и МНК.
Kр (t) =10^ (4905/T-4,6455)
Для получения статистической модели абсорбера использовать данные таблицы 2 и метод Брандона.
Таблица 1. Зависимость константы скорости от температуры
t, °C |
k,1/c |
400 |
0,4 |
405 |
0,4 |
415 |
0,5 |
435 |
0,6 |
455 |
0,8 |
485 |
1,3 |
505 |
1,6 |
530 |
2,2 |
575 |
3,5 |
595 |
4,3 |
605 |
4,7 |
615 |
5,2 |
Таблица 2. Экспериментальные данные по работе абсорберов
Номер Опыта |
Твх, ˚С |
Плотность орошения, м3/м2 |
Объем абсорбера, м3 |
Твых, ˚С |
Степень абсорбции y, % |
1 |
170 |
13 |
22 |
65 |
72,2 |
2 |
180 |
14 |
25 |
57 |
78,1 |
3 |
170 |
13 |
30 |
49 |
84,4 |
4 |
160 |
18 |
21 |
56 |
85,1 |
5 |
188 |
17 |
27 |
49,5 |
87,9 |
6 |
200 |
16 |
24 |
59 |
79,0 |
7 |
210 |
19 |
22 |
60 |
80,5 |
8 |
150 |
20 |
25 |
44 |
99,9 |
9 |
174 |
21 |
26 |
44,5 |
98,9 |
10 |
182 |
21 |
26 |
45,5 |
97,15 |
11 |
190 |
21 |
26 |
46,5 |
95,5 |
12 |
170 |
18 |
26 |
47,5 |
92,43 |
13 |
160 |
17 |
29 |
43 |
97,19 |
14 |
170 |
15 |
24 |
56 |
81,5 |
15 |
180 |
15 |
24 |
57,5 |
80,0 |
16 |
190 |
15 |
24 |
59 |
78,0 |
17 |
210 |
15 |
24 |
62 |
75,0 |
18 |
225 |
16 |
22 |
62 |
72,0 |
19 |
210 |
18 |
29 |
48 |
90,0 |
20 |
150 |
18 |
19 |
59 |
83,5 |
21 |
186 |
14 |
25 |
58 |
77,5 |
22 |
190 |
14 |
25 |
59 |
77,0 |
