Таблица 2.1. Численная зависимость величины рецикла от суммарного объема реакторов при подаче рецикла на вход первого реактора.

По этим данным строится график, представленный на рис.2.2.

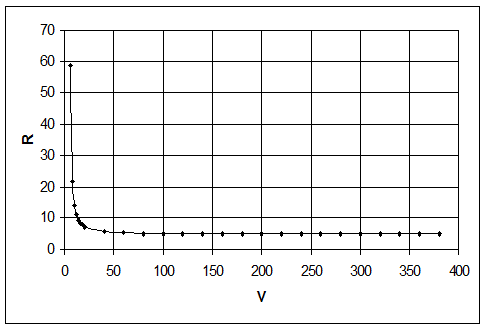

Рис.2.2. Зависимость величины рецикла от суммарного объема реакторов при подаче рецикла на вход первого реактора.

Из графика видно, что с увеличением рецикла объем уменьшается и наоборот.

Поэтому для проведения какого-либо процесса следует выбирать оптимальное соотношение объема и величины рецикла.
