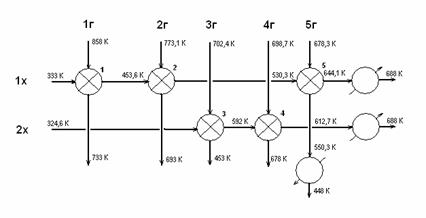

Разработанная тепловая система имеет следующий вид:

Площади поверхности теплообмена аппаратов приведены ниже.

1. Теплообменник 1: F=625,2 м² .

2. Теплообменник 2: F=663,1 м².

3. Теплообменник 3: F=4165 м².

4. Теплообменник 4: F=445,9 м².

5. Теплообменник 5: F=8967,9 м².

6. Холодильник: F=1055,7 м².

7. Нагреватель 1: F=1225,5 м².

8. Нагреватель 2: F=1578 м².

Приведенные затраты, связанные с эксплуатацией синтезированной тепловой системы составили 148919,3 ус.д.ед./год.
