Таблица 3.2. Численная зависимость величины рецикла от суммарного объема реакторов при подаче рецикла на вход второго реактора при постоянном составе х=0,001м. д.

График, по этим данным, представлен на рис.3.2.

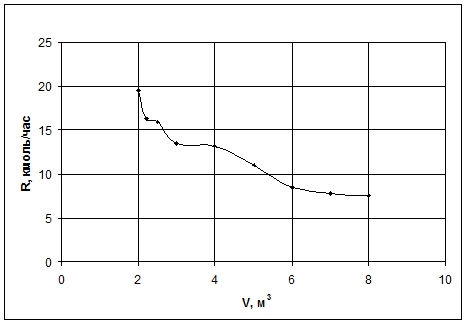

Рис.3.2. Зависимость величины рецикла от суммарного объема реакторов при подаче рецикла на вход второго реактора при постоянном составе х=0,001м. д.

Из этих графиков (рис.2.2, 2.4, 3.1. и 3.2) видно, что вид зависимостей, полученных аналитически и рассчетно, совпадает. Прослеживается одна и та же закономесрность. С увеличением рецикла объем уменьшается и наоборот.

Теперь построим зависимости энергозатрат от величины рецикла, при постоянном составе смеси в кубе колонны, содержащей x=0.001м. д. параксилола, и суммарном объеме V=5м3:

Для схемы с рециклом, охватывающим два реактора численная зависимость представлена в таблице 3.3.

R, кмоль/час	Rb	Q*107, кДж/час
7	48	1,79177
8	43	1,60518
9	43	1,60509
10	43	1,60514
11	45	1,67978
12	45	1,67982
15	48	1,79183
20	53	1,97834
25	58	2,16508
30	63	2,35169
35	68	2,53832
40	73	2,72503
45	78	2,91184
50	83	3,09846
55	88	3,28511
60	93	3,47152
65	98	3,65804
70	103	3,84471
75	108	4,03104
80	113	4,21836
85	117	4,36775
90	122	4,55428
95	127	4,74097
100	132	4,92748
