Расчетная частьСтатьи / Сравнительный анализ рециркуляционных схем на примере реакции изомеризации / Расчетная частьСтраница 3
Таблица 3.3. Численная зависимость энергозатрат от величины рецикла при постоянном составе х=0,001м. д. и суммарном объеме реакторов V = 5м3 при подаче рецикла на вход первого реактора.
График представлен на рис.3.3.
 |

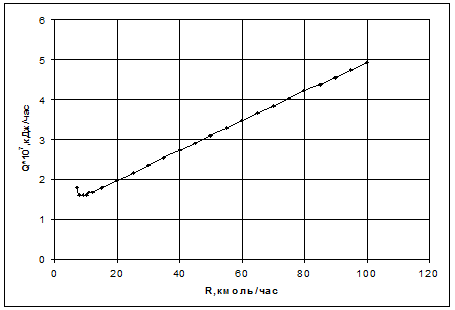

Рис.3.3. Зависимость энергозатрат от величины рецикла при постоянном составе х=0,001м. д. и суммарном объеме реакторов V = 5м3 при подаче рецикла на вход первого реактора.
По графику видно, что при наращивании рецикла, энергозатраты увеличиваются, сначала походя через некоторый минимум, который соответствует оптимальной величине рецикла.
Для схемы с рециклом, охватывающим один реактор численная зависимость выглядит следующим образом (таблица 3.4):
|
R, кмоль/час |
Rb |
Q*107, кДж/час |
|
7,5 |
81 |
3,02356 |
|
8 |
60 |
2,23976 |
|
9 |
50 |
1,86656 |
|
10 |
50 |
1,86636 |
|
11 |
50 |
1,86646 |
|
12 |
50 |
1,86641 |
|
15 |
51 |
1,90376 |
|
20 |
55 |
2,05305 |
|
25 |
60 |
2,23976 |
|
30 |
65 |
2,42644 |
|
35 |
70 |
2,61309 |
|
40 |
75 |
2,79947 |
|
45 |
79 |
2,94901 |
|
50 |
85 |
3,17299 |
|
55 |
89 |
3,32223 |
|
60 |
95 |
3,54617 |
|
65 |
99 |
3,69527 |
|
70 |
105 |
3,91953 |
|
75 |
109 |
4,06921 |
|
80 |
115 |
4,29231 |
|
85 |
119 |
4,44231 |
|
90 |
125 |
4,66578 |
|
95 |
129 |
4,81576 |
|
100 |
135 |
5,03959 |
