Страница 5

Выбор волчков, принимающих участие в расчете, производится нажатием правой кнопки мыши при нахождении курсора над связью, по которой осуществляется вращение волчка. При этом программно осуществляется проверка возможности вращения по данной связи, связь должна быть одинарной и не входить в цикл.

Проверка вхождения связи в цикл осуществляется следующим образом: пусть молекула представлена в виде графа и А1 и А2 - его вершины, соответствующие атомам, образующим данную связь; исключается ребро А1 - А2; далее производится обход графа при использовании в качестве начальных вершин последовательно А1 и А2; совпадение наборов вершин, полученных при обходе графа как из А1, так и из А2, свидетельствует о вхождении связи в цикл.

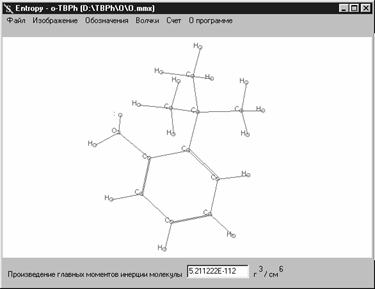

Рис. 2.3. Отображение структуры молекулы 2-третбутилфенола

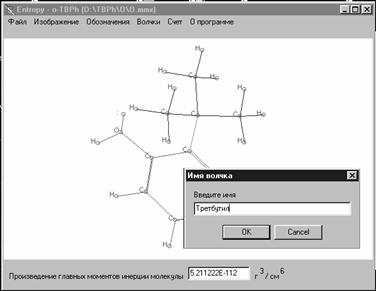

Рис. 2.4. Определение вращающейся группы

Если вращение по связи признается возможным и с каждым из атомов, образующих связь, связан, по крайней мере, еще один атом, то осуществляется автоматическое добавление к списку волчков избранной структуры наименее массивного из прилегающих к связи фрагментов. При этом производится расчет приведенного момента инерции волчка. Пользователем выполняется ввод названия волчка (рис. 2.4).

После ввода названия осуществляется переход к форме ввода параметров волчка, в которой следует произвести открытие файла с энергиями потенциальной кривой барьера вращения. При этом производится вывод изображения кривой, подсчет числа максимумов и расчет значения приведенного барьера вращения. Дополнительно к значению барьера, рассчитанному в соответствии с рекомендациями раздела 4.2, выводится значение (рис. 2.5).

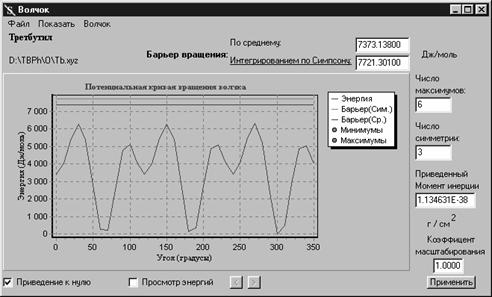

Рис. 2.5. Форма для ввода параметров вращающейся группы

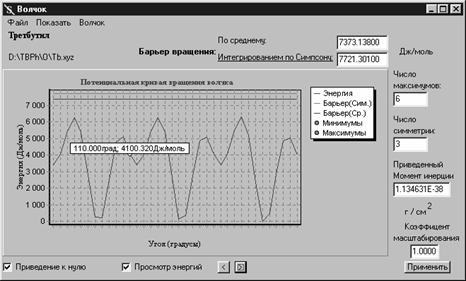

Рис. 2.6. Просмотр значений на потенциальной кривой вращения группы

В форме параметров волчка пользователь может изменить значения числа симметрии и числа максимумов волчка, величину барьера вращения, внеся значения в соответствующие поля формы. Масштабирование потенциальной кривой осуществляется вводом масштабного коэффициента и нажатием кнопки Применить. Также в данной форме возможен просмотр потенциальной кривой в энергетических координатах исходного XYZ-файла, для чего следует сбросить флажок Приведение к нулю.

В обеих системах координат доступен просмотр каждого из значений энергии на потенциальной кривой (рис. 2.6). Текущий вид потенциальной кривой может быть сохранен в файле формата BMP или WMF.

Форма параметров волчка доступна для внесения необходимых изменений после первого ввода информации путем выбора имени волчка из меню Волчки. После ввода параметров всех вращающихся групп возможен ввод информации о частотах колебательного спектра, который осуществляется выбором из меню Счет пункта Набор частот.

Рис. 2.7. Форма ввода частот Рис. 2.8. Форма ввода набора
