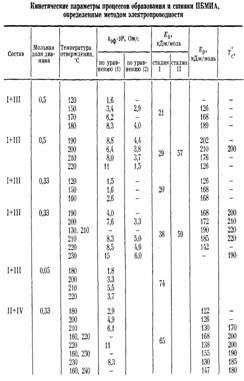

Влияние гомополимеризации особенно сказывается на исследуемой системе с мольной долей ДА равной 0,05. Прежде всего обращает на себя внимание необычный характер зависимости lg р„—т (рис. 2). С увеличением температуры повышается не только каф, но и величина р„. Совершенно очевидно, что после каждого из выбранных режимов отверждения получаем полимер с отличающейся от предыдущего структурой. Высокая энергия активации (£а=74 кДж/моль) может быть следствием негомогенности системы, когда наряду с менее густой сеткой ПБМИА образуется более густая сетка ПБМИ. С повышением температуры реакции возможность образования гомополимера возрастает. Переход от гомогенной системы к гетерогенной сопровождается увеличением рг. [10].
