Данным методом анализа исследовались образцы различных МЖ (дисперсионная среда, стабилизатор, возраст) и магнитные сорбенты.

Из данных о намагниченности насыщения была установлена линейная зависимость намагниченности насыщения от концентрации магнитного материала, т.е. чем больше массовая доля магнитного компонента в образце, тем выше намагниченность насыщения. Намагниченность насыщения сорбентов, полученных пропиткой сорбента магнитной жидкостью, оказалась выше, чем сорбентов, полученных механическим смешением с магнетитом. Увеличение концентрации магнитного материала (а, следовательно, и намагниченности насыщения) при прочих одинаковых условиях у пропитанных жидкостью образцов по сравнению с полученными механическим смешением с магнетитом можно объяснить тем, что за счет капиллярных сил жидкость, несущая магнитный материал, увлекается в объем сорбента.

Анализируя рис.21 можно подтвердить данные количественного анализа о том, что присутствие сорбента несколько замедляет переход Fe3O4 в γ-Fe2O3, обладающий меньшими магнитными свойствами.

Намагниченность, эмю/г(образца)
	Напряженность магнитного поля, эрстеды

---- а ---- б

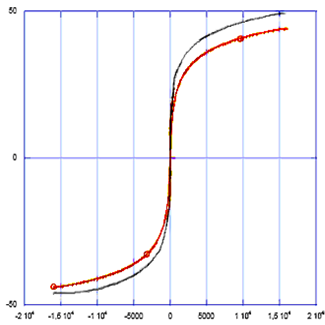

Рис.20. Кривая намагниченности насыщения а) магнетит, б) магнитный сорбент

Таблица 4.

№	образец	w(Ме)	намагниченность μs(σ) эксперим.	Намагниченность насыщения μs ( экстрап. на ось у)
1	магнетит	71	42,1	44,5
2	Уголь + МЖ (водн., олеат ТЭА)	25	44,3	45,6
3	Уголь + магнетит	21	30,69	32,0
4	Уголь + магнетит	23	32,89	34,1
5	Уголь + магнетит (прокаленный при 500ºС 1 час)	23	6,2	6,3
6	МЖ на основе Со	18	76,99	77,4
7	МЖ (водн., олеат ТЭА)	1,62	3,308	3,38
8	МЖ (водн., олеат ТЭА), 7 лет	3,5	5,421	5,56
9	МЖ (декан, олеиновая кислота)	13,4	29,78	30,16
10	МЖ (декан, олеиновая кислота), 2 года	12,2	23,55	23,78
