Небольшое значение намагниченности насыщения у 5го образца (рис.22) обусловливается тем, что при прокаливании магнитный γ-Fe2O3 переходит в немагнитный α-Fe2O3. Реализацию этого перехода подтверждает так же рентгенофазовый анализ. На кривой этого же образца можно наблюдать слабо выраженную петлю гистерезиса, что говорит о неоднородности материала.

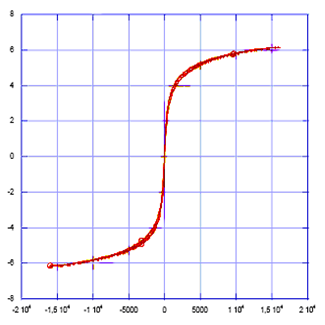

Рис.22. Кривая намагниченности насыщения образца №5.

Кривая намагниченности насыщения 6го образца отличается от остальных резкостью (рис.23). Этот факт говорит о мономерности частиц.

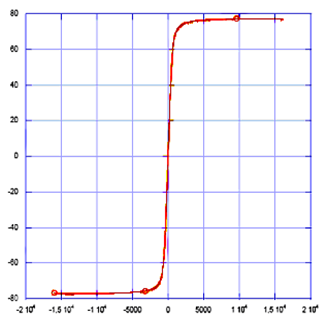

Рис.23. Кривая намагниченности насыщения образца №6.
