Схема абсорбционной установки приведена на рис. 2.5. Газ на абсорбцию подается газодувкой 1 в нижнюю часть колонны, где равномерно распределяется перед поступлением на контактный элемент (насадку или тарелки). Абсорбент из промежуточной емкости 9 насосом 10 подается в верхнюю часть колонны и равномерно распределяется по поперечному сечению абсорбера с помощью оросителя 4. В колонне осуществляется противоточное взаимодействие газа и жидкости. Очищенный газ, пройдя брызгооотбойник 3, выходит из колонны. Абсорбент стекает через гидрозатвор в промежуточную емкость 13, откуда насосом 12 направляется на регенерацию в десорбер 7, после предварительного подогрева в теплообменнике-рекуператоре 11. Исчерпывание поглощенного компонента из абсорбента производится в кубе 8, обогреваемом, как правило, насыщенным водяным паром. Перед подачей на орошение колонны абсорбент, пройдя теплообменник-рекуператор 11, дополнительно охлаждается в холодильнике 5.

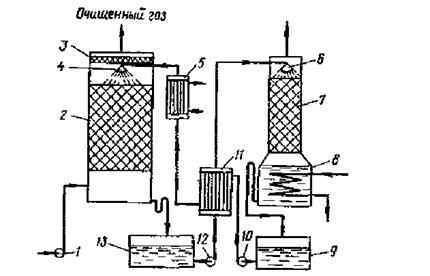

Рис. 2.5. Схема абсорбционной установки: 1 - вентилятор (газодувка);

2 - абсорбер; 3 - брызгоотбойник; 4,6 - оросители; 5 - холодильник;

7 - десорбер; 8 - куб десорбера; 9,13 - ёмкость для абсорбента; 10,12 - насосы;

11 - теплообменник-рекуператор

Абсорбционная система может быть простой, в которой жидкость применяется только один раз и удаляется из системы без отделения абсорбированного загрязнения. В другом варианте загрязнение отделяют от абсорбирующей жидкости, выделяя её в чистом виде. Затем абсорбент вновь подают на стадию абсорбции, снова регенерируют и возвращают в систему.[2]
