а - колонна с тарелками; б - две соседние тарелки; 1 - тарелки; 2 - переточные перегородки или трубы с порогами; 3 - гидравлические затворы; 4 - корпус колонны

Колонны с тарелками без сливных устройств. В тарелке без сливных устройств (рис. 2.3.) газ и жидкость проходят через одни и те же отверстия или щели. При этом одновременно с взаимодействием фаз на тарелке происходит сток жидкости на нижерасположенную тарелку - «проваливание» жидкости. Поэтому тарелки такого типа часто называют провальными. Конструкции (типы) провальных тарелок представлены на рис. 2.4.

Гидродинамические режимы работы провальных тарелок специфичны тем, что нормальная их работа возможна только после достижения определенной скорости газа.

Диаметр отверстий в этих тарелках обычно 10 мм, иногда до 15.20 мм, что позволяет существенно увеличить нагрузки по жидкости и газу при незначительном гидравлическом сопротивлении. Суммарная площадь свободного сечения 10 .15 %.

Решетчатые тарелки имеют, как правило, выштампованные щели шириной 3 .8 мм (см. рис. 2.4, б).

Волнистые тарелки изготовляют гофрированием металлических листов с отверстиями (см. рис. 2.4, в). В этих тарелках слив жидкости в основном происходит через отверстия в нижних изгибах тарелки, а газ проходит в основном через ее верхние изгибы, Такое устройство провальных тарелок увеличивает интервал их устойчивой работы, однако они сложнее в изготовлении и монтаже, чем дырчатые и решетчатые тарелки.

Трубчатые тарелки обычно изготовляют в виде решетки из ряда параллельных труб (см. рис. 2.4, г), присоединенных к коллектору. Эти тарелки целесообразно применять при необходимости подвода теплоты к жидкости или, ее отвода. К недостаткам трубчатых тарелок следует отнести сложность изготовления и монтажа, большой расход металла.

Поскольку дырчатые и решетчатые тарелки, просты по устройству и монтажу, обладают низким гидравлическим сопротивлением и другими достоинствами, то они более широко применяются в промышленности по сравнению с другими провальными тарелками.

По степени очистки выбросов от газообразных загрязнителей все конструкции тарелок примерно равнозначны.

Тарельчатые колонны имеют стандартизированный ряд диаметров от 400 до 4000 мм.

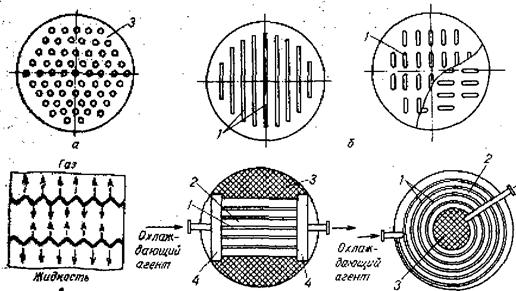

Рис. 4. Типы провальных тарелок: а - дырчатая (в плане); б - решетчатые (в плане); в - волнистая (в продольном сечении); г - трубчатая (в плане); 1 - листы; 2 - трубы; 3 - перфорированный лист; 4 – коллекторы.[1]
