Процессы абсорбции проводят в специальных аппаратах - абсорберах.

В данном случае мы используем барботажный абсорбер тарельчатого типа, который выполняют в виде колонн круглого (иногда прямоугольного) сечения, по высоте которых расположены той или иной конструкции тарелки, причем на каждой тарелке осуществляется одна ступень контакта. Таким образом, в рассматриваемом абсорбере происходит ступенчатый контакт с соединением ступеней противотоком: газ поступает в нижнюю часть колонны и выходит сверху; жидкость подводится сверху и выходит снизу. На каждой тарелке, в зависимости от ее конструкции, может осуществляться тот или иной вид движения фаз, обычно перекрестный ток или полное перемешивание жидкости.

По способу слива жидкости с тарелки абсорберы этого типа подразделяют на колонны с тарелками со сливными устройствами и с тарелками без сливных устройств (с неорганизованным сливом жидкости).

К тарельчатым аппаратам со сливными устройствами относятся колонны с колпачковыми, ситчатыми, клапанными и другими тарелками. Эти тарелки имеют специальные устройства для перетока жидкости с одной тарелки на другую - сливные трубки, карманы и др. Нижние концы сливных устройств погружены в жидкость на нижерасположенных тарелках для создания гидрозатвора, предотвращающего прохождение газа через сливное устройство.

Принцип работы абсорберов такого типа показан на примере колонны с колпачковыми тарелками. Жидкость подается на верхнюю тарелку, движется вдоль тарелки от одного сливного устройства к другому, перетекает с тарелки на тарелку и удаляется из нижней части абсорбера. Переливные устройства на тарелках располагают таким образом, чтобы жидкость на соседних по высоте аппарата тарелках протекала во взаимо противоположных направлениях. Газ поступает в нижнюю часть абсорбера, проходит через прорези колпачков (в других абсорберах через отверстия, щели и т. д.) и затем попадает в слой жидкости на тарелке, высота которого регулируется в основном высотой сливного порога. При этом газ в жидкости распределяется в виде пузырьков и струй, образуя в ней слой пены, в которой происходят основные процессы массо- и тепло-переноса. Эта пена нестабильна, и при подходе ее к сливному устройству жидкость осветляется. Пройдя через все тарелки, газ уходит из верхней части аппарата.

Колпачковые тарелки устойчиво работают при значительных изменениях нагрузок по газу и жидкости. Этот показатель очень важен при организации процесса в производственных условиях. Но недостатки колпачковых тарелок довольно существенны - они сложны по устройству, для их изготовления требуются большие затраты металла, они отличаются большим гидравлическим сопротивлением и малой предельно допустимой скоростью газа. Поэтому колонны с колпачковыми тарелками вытесняются более эффективными конструкциями тарельчатых аппаратов.

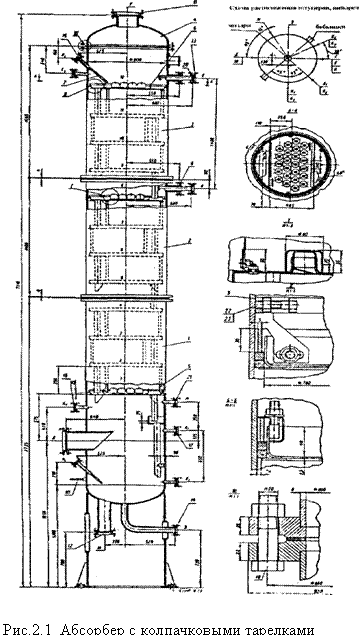

Устройство тарельчатой колонны с колпачковыми тарелками и расположение ее конструктивных элементов показаны на рис. 2.1.

Ситчатые тарелки. Эти тарелки (рис. 2.2) имеют большое число отверстий диаметром 2-8 мм, через которые проходит газ в слой жидкости на тарелке. Уровень жидкости на тарелке поддерживается переливным устройством 2.

При слишком малой скорости газа его давление не может удержать слой жидкости, соответствующий высоте перелива, и жидкость может просачиваться (или «проваливаться») через отверстия тарелки на нижерасположенную тарелку, что приводит к существенному снижению движущей силы процесса абсорбции. Поэтому газ должен двигаться с определенной скоростью и иметь давление, достаточное для того, чтобы преодолеть давление слоя жидкости на тарелке и предотвратить отекание жидкости через отверстия тарелки. Таким образом, ситчатые тарелки обладают более узким диапазоном работы по сравнению с колпачковыми.

К достоинствам ситчатых тарелок относятся простота их устройства, легкость монтажа и ремонта, сравнительно низкое гидравлическое сопротивление, достаточно высокая эффективность. Однако эти тарелки чувствительны к загрязнениям и осадкам, которые забивают их отверстия. Если происходит внезапное прекращение подачи газа или существенное снижение его давления, то с ситчатых тарелок сливается вся жидкость, и для возобновления нормальной работы аппарата необходимо вновь запускать колонну.

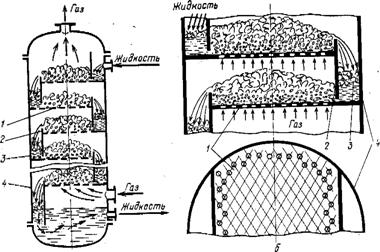

Рис. 2.2. Устройство колонны с ситчатыми переточными тарелками:
