Модификация битумных и резино-битумных материалов базальтовыми волокнами с целью повышения комплекса физико-механических и акустических свойств вибропоглощающих шумопонижающих материалов.
Материалы / Исследование и разработка технологии шумопонижающих материалов различного функционального назначения / Модификация битумных и резино-битумных материалов базальтовыми волокнами с целью повышения комплекса физико-механических и акустических свойств вибропоглощающих шумопонижающих материалов.
Страница 8

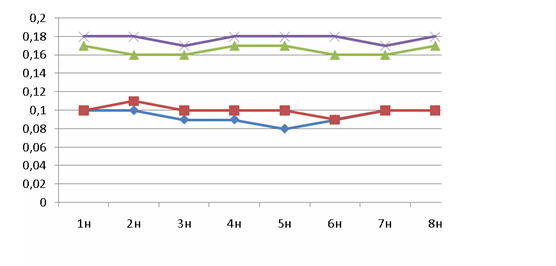

Срок хранения (недели)

Подпись: Коэффициент потерь

Рис.3. Изменение коэффициента потерь колебательной энергии вибропоглощающего материала в течение гарантийного срока

Из таблицы 8 видно, что при меньшей плотности резинобитумный материал на основе кондиционной и некондиционной базальтовой ваты (содержание 8%) не только соответствует требованиям ТУ 38.305-57-077-93, но и обладает более высокой условной прочностью при растяжении и более высоким относительным удлинением при разрыве чем серийный материал, что важно для процесса формования многослойных шумоизоляционных готовых изделий для автомобилей. При этом способность к звукоизоляции разработанных материалов значительно выше уровня серийного материала, что демонстрирует рис. 4.

Таблица 8

Сравнительные физико-механические характеристики

разработанных резинобитумных материалов с серийно выпускаемыми в промышленности аналогами

№ п/п

Наименование показателя

Норма по ТУ

38.305-

57-077-

93

Характеристики образцов,

изготовленных из различных смесей

Серий-ный производственный материал

(асбест 4%)

Мате-риал, содержащий 5%

Мате-риал, содержащий 8%

некон.базал. вата

кон.базал. вата

некон.базал. вата

кон.базал. вата

1

Условная прочность при растяжении, кгс/см2, не менее

- в продольном направлении

- в поперечном направлении

3,0

2,0

3,1

2,3

2,3

1,33

2,5

1,50

3,65

2,7

3,50

2,9

2

Относительное удлинение при разрыве, %, не менее

- в продольном направлении

- в поперечном направлении

60,0

65,0

65,0

67,0

92,0

97,0

90,0

98,0

70,0

76,0

71,0

77,0

3

Плотность, кг/м3, не менее

1550

1520

1550

1540

1406

1415

Страницы: 3 4 5 6 7 8 9

Смотрите также

Задание 4
1.Закончите уравнения реакций: NaNO2+NaI+H2SO4→ NaNO2+KMnO4+H2SO4→ 2. К 25г 8% раствора AlCl3 прилили 25г 8% раствора NaOH. Образовавшийся осадок отфильтровали и прокалили. Опред ...

Лекарственные препараты
...

Химические методы получения порошкообразных материалов и извлечения железа
Как с точки зрения экономической, так и экологической существует потребность в разработке процесса прямого превращения отходов механической обработки, таких как мелкая стружка, в порошок, ко ...
