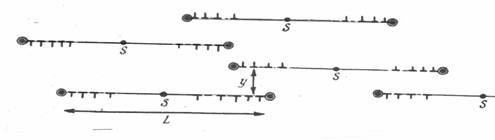

Мотт преодолел эти затруднения теории Тейлора (1952 г.). К тому вре­мени был предложен оригинальный механизм размножения дислокаций, так называемый источник Франка - Рида. Мотт считал, что в кристалле хаотически располагаются источники дислокаций Франка — Рида, испускающие под дей­ствием внешнего напряжения V в плоскости скольжения группы дислокаций, которые после прохождения некоторого расстояния скапливаются у препятст­вий (рис. 2). Препятствиями могут быть субграницы, сидячие дислокации, и т.п.

Появление в кристалле таких групп дислокаций приводит к увеличе­нию внутреннего напряжения tm . Для его расчета можно рассматривать скопление дислокаций как сверхдислокации с вектором Бюргерса nb, где n — число дислокаций в скоплении. Если предположить, что дислокации разных знаков, порождаемые одним источником, скапливаются по обе сто­роны от него, так что общая длина скопления составляет L (каждая дислока­ция продвигается на расстояние L/2), а расстояние между плоскостями равно y , то плотность сверхдислокации равна 2/Ly, а среднее расстояние между ними есть (Ly/2)1/2

Пластический сдвиг кристалла в таком случае определяется суммированием сдвигов от каждого скопления и согласно является произведением величины плотности сверхдислокации на их вектор Бюргерса nb на длину их пробега L/2. т.е.

g=nb/y

Эта теория так же, как теория Тейлора, дает параболическую связь между напряжением и деформацией монокристаллов. Однако, как показали экспериментальные исследования, выполненные после 1950 г., для ГЦК кристаллов характерна не параболическая, а трехстадийная кривая упрочнения, поэтому для ее описания потребовались более детализированные теории.
