Во второй главе диссертации описаны объекты и методы исследования, используемые в работе. В качестве объектов исследования применялись: вискозное волокно (ГОСТ 10546-80).

В спектрах модифицированных волокон наблюдаются полосы, соответствующие группам Р=0 (-1250 см»') и Р-СН3 (~1320 см»1), имеющиеся в спектре самих замедлителей коэффициент эффективности сорбции при этом составляет.49-87%. Увеличение коэффициента эффективности сорбционного взаимодействия достигается дополнительным введением в вискозное волокно метазина, вступающего в химическое взаимодействие с волокном и, кроме того, образующего, в результате гомополиконденсации, пленку на поверхности волокна, препятствующую не только удалению замедлителя горения из волокна, но и поглощению влаги волокном из окружающей среды.

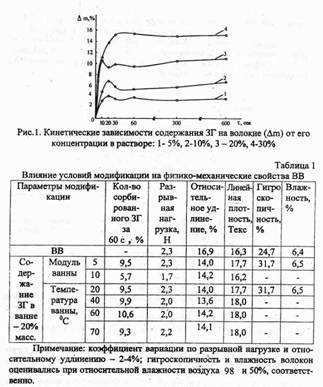

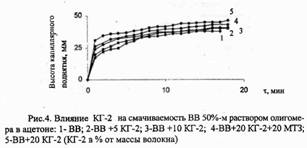

В волокно производных диметилметилфосфоната личных марок практически не изменяет прочность волокна, однако при этом снижается относительное удлинение, повышается линейная плотность волокон. Наличие в составе вискозного волокна одновременно с КГ-2 метазина повышает разрывную нагрузку волокна, по сравнению с исходным вискозным волокном.

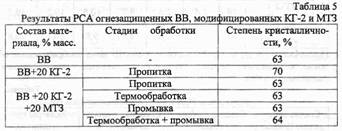

Установлено, методами РСА и ИК - спектроскопии, изменение структуры модифицированных волокон. Увеличивается степень кристалличности и размер кристаллитов в результате пластификации и изменения состава волокон. Данные изменения коррелируют с изменением деформационно-прочностных свойств волокон.

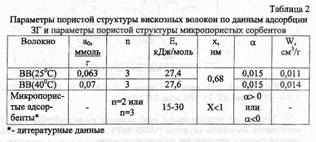

Доказана возможность применения теории объемного заполнения микропор для описания сорбции вискозным волокном замедлителей горения. Используя основное уравнение1! теории объемного заполнения микропор рассчитаны параметры j, пористой структуры волокна: величина предельной сорбции, предельно сорбируемый объем, характеристическая энергия сорбции, полуширина пор; а также термический коэффициент сорбции. Осуществлен расчет основных термодинамических характеристик энергии Гиббса ДО и химического потенциала сорбента АФ.

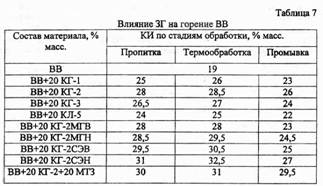

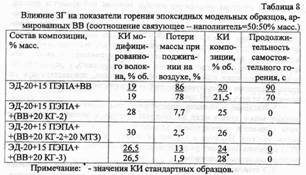

Установлено влияние 1 производных диметилметилфосфоната на процесс дегидратации при разложении волокон, подтвержденное превышением в интервале температур основных потерь массы, а также меньшими, в сравнении с исходным волокном температурами: начала, максимальной скорости потери массы и завершения процесса деструкции. Формирование коксового остатка начинается при меньших температурах и возрастает его выход. Снижается также энергия активации термоокислительной деструкции, при этом уменьшается вероятность протекания процесса деполимеризации и создаются условия для преимущественного протекания процесса дегидратации. Кислородные индексы модифицированных вискозных волокон возрастают. Наиболее эффективны для снижения горючести вискозных волокон КГ-2 и КГ-2СЭН, что подтверждается большей сохранностью огнезащитного эффекта после мокрых обработок. При введении в вискозное волокно одновременно КГ-2 и метазина кислородный индекс повышается до 30-31% об., после мокрых обработок составляет - 30-29,5% об.
