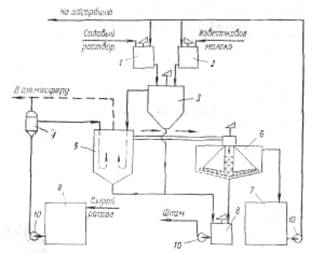

Рис. 6 Схема отделения очистки рассола: 1 – бак содового раствора; 2 - бак известкового молока; 3 – смеситель; 4 – расширитель; 5 – реактор; 6 – отстойник; 7 – резервуар очищенного рассола; 8 – сборник шлама; 9 – сборник неочищенного рассола; 10 – насосы. Самая актуальная информация Анастасиадис на нашем сайте.

Процесс очистки рассола осуществляется непрерывно. Сырой рассол поступает из рассолопромысла в резервуары — храни­лища сырого рассола 9. Основной поток сырого рассола центро­бежным насосом 10 через расширитель 4 направляется по тру­бопроводу в реактор. В случае необходимости часть сырого рас­сола нагревают за счет охлаждения газа содовых печей, после чего смешивают с основным потоком в расширителе. Труба, под­водящая жидкость в реактор, имеет U-образную форму. Реактор не имеет мешалки. Требуемое перемешивание достигается за счет большой скорости поступления жидкости из U-образных труб реактора.

Для осуществления нормального течения процесса в реак­торе температуру пульпы желательно поддерживать в пределах 17±3°С. Реактор соединен трубопроводом с отстойником 6. Суспензия поступает сверху в отстойник и по центральной тру­бе, не доходящей до дна, опускается вниз. Затем рассол под­нимается вверх, отделяясь от твердой фазы. Осветленный рас­сол удаляется из отстойника через переливной желоб, располо­женный по периферии. Шлам из нижней части отстойника через специальные трубы периодически спускается в сборник (шламо­вую мешалку) 8; сюда же поступает шлам из реактора 5.

Осветленный рассол из отстойника 6 направляется в сбор­ник 7 и далее насосом 10—на абсорбцию. В мешалке 8 шлам разбавляется водой и насосом 10 перекачивается в шламопроводы дистиллерной жидкости.
