Сбор зерновых культур на территории РФ в период с 1996-2005 г. г. составил: просо – 7557 тыс.т При обмолоте данных крупяных продуктов существенную долю составляет лузга (отходы обмолота при производстве круп): 15,5% – для проса. Таким образом, ежегодно количество лузги проса составляет ~ 117 тыс. т. В этой связи предложено использование данных отходов в качестве наполнителей для полиэтилена. [14]

Использование таких наполнителей позволяет не только существенно снизить затраты на получение наполнителей, а, следовательно, и стоимость изделий, но и использовать экологически чистое сырье, что обеспечит возможность расширения областей применения изделий из ПКМ. Кроме того, такие наполнители, возможно, модифицировать, обеспечивая им комплекс заданных свойств, в том числе и пониженную горючесть.

В связи с отсутствием в литературе данных по свойствам отходов обмолота проса (ООП), а также для оценки их взаимодействия с другими компонентами композиций и влияния их на процессы пиролиза и горения ПКМ, исследовались свойства используемых наполнителей.

Химический состав наполнителей изучался с применением метода ИКС, устойчивость к воздействию температур и способность к коксобразованию – методом ТГА, гранулометрический состав – ситовым анализом, насыпная и истинная плотность - в соответствии с ГОСТом, форма частичек - методом световой микроскопии.

Так как на прочностные свойства наполненных композиций большое влияние оказывают физические свойства наполнителей: размер частиц наполнителя, их форма и распределение в материале, то проводили подготовку наполнителя, заключавшуюся в его температурной обработке и измельчении.

Частички лузги, по данным световой микроскопии, имеют лепесткообразную форму со средними размерами: длина ~ 2-4 мм, толщина ~0,1мм (рис.1)

В связи с тем, что данный наполнитель имеет небольшую толщину при достаточно больших размерах, он обладает высокой удельной поверхностью, что должно обеспечить хорошую смачиваемость наполнителя связующим.

По химическому составу они представляют собой в основном крахмал и клетчатку, включают 14-25% воды и незначительное количество минеральных веществ, что частично подтверждается данными ИКС (рис. 4).

Для наполнения использовались частички как без разрушения структуры и формы, так и предварительно измельченные в ножевой дробилке.

Измельченные ООП имеют гранулометрический состав представленный на рис и неправильную форму частиц.

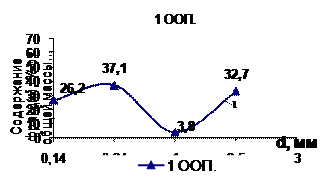

Рис. 2. Гранулометрический состав измельченной лузги проса

Средний размер частиц составляет 2,5 мм и такому размеру соответствует ~60 % наполнителя.

Определена насыпная плотность измельченного наполнителя, составляющая 17,4 кг/м3. Отходы данных производств не растворяется в воде, в щелочах обугливается, в минеральных кислотах – не растворяется, отмечено незначительное изменение массы в ледяной уксусной кислоте и концентрированной муравьиной кислоте.

В связи с тем, что основным методом получения изделий из термопластов является литье под давлением, в процессе которого на материал воздействуют высокие температуры, оценено влияние температур на наполнители. ООП подвергались воздействию температуры 190, 250, 400°С в течение различного времени от 10 до 180 мин. Температурная обработка уже при 250°С в течение 90 мин. изменяет объем и внешний вид наполнителя. Частицы оболочек как бы усаживаются, становятся более хрупкими и значительно легче поддаются измельчению.

Изменения в химическом составе ООП после термовоздействия исследовались методами термогравиметрического анализа (ТГА) и инфракрасной спектроскопии (ИКС) (рис. 4,5).

Дегидратация исходных ООП происходит в интервале температур 20-150°С с потерями массы 3,5-8%, что подтверждается эндотермичностью данного процесса.

Деструкция исходных ООП начинается при 160°С потери массы по завершению основной стадии деструкции составляют 57,5%. Воздействие температур 200 и 250°С при продолжительности термообработки (от 10 до 180 мин) существенно не влияют на термостойкость образцов.

Исследования химического состава как исходных, так и термообработанных ООП методом ИКС показали наличие в спектрах ИКС глубокой полосы поглощения в области 3200–3500 см-1, свидетельствующей о наличии в оболочках проса, связанных водородными связями, ОН¯ групп. Полосы поглощения при 2923 см-1 следует отнести к валентным колебаниям связей СН -СН3 группы, 2853 см-1 СН2 группы.

Обнаружены также валентные колебания кольца при 1090 см-1, и мостика (–С–О–С– ) при 1060 и 898 см-1 .
