Физикокохимические основы процесса получения дихлорэтана
Статьи / Получение дихлорэтана из этилена / Физикокохимические основы процесса получения дихлорэтана
Страница 2

Этилен поступает с разделительных установок глубокого охлаждения достаточно осушенным, и дополнительной осушки его не требуется. Из этилена, выделяемого другими способами, например гиперсорбцией, влага должна быть удалена твердыми поглотителями или вымораживанием. Применять для осушки этилена серную кислоту не рекомендуется, так как в ее присутствии происходит осмоление и сульфирование непредельных углеводородов, содержащихся в этиленовой фракции. Для осушки хлора применяют концентрированную серную кислоту, но обычно хлор поступает с хлорного завода уже осушенным. При работе с недостаточно осушенными исходными газами требуется освинцовывать внутренние стенки хлоратора, охлаждающих змеевиков и мешалок.

Технологическая схема промышленного производства дихлорэтана показана, на рис. 1. В газовой смеси, поступающей в хлоратор 1, должен содержаться избыток этилена (5—10% от стехиометрического количества), необходимый для полного связывания хлора. Присутствие хлора в реакционных газах недопустимо, так как взаимодействие хлора с углеводородами в неохлаждаемом трубопроводе может привести к повышению температуры и воспламенению углеводородов. Хлор, подаваемый в хлоратор, разбавляют

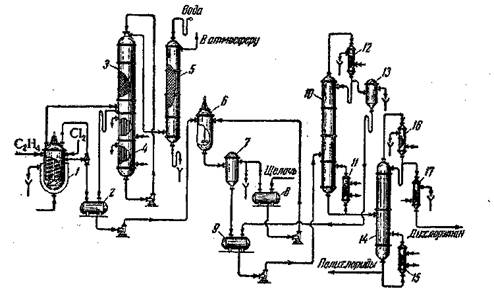

Рис.1. Схема производства дихлорэтана из этилена и хлора:

1 – хлоратор; 2 – сборник дихлорэтана-сырца; 3 – конденсатор смешения; 4 – холо-дильник; 5 – промывной скруббер; 6 – нейтрализатор; 7, 13 – разделители; 8 – сборник щелочи; 9 – сборник нейтрализованного дихлорэтана; 10, 14 – ректификационные колонны; 11, 15 – кипятильники; 12, 16 – дефлегматоры; 17 – холодильник.

воздухом (8—10% от объема реагирующих газов); это дает возможность проводить хлорирование этилена при 20—30°С.

Для лучшего контакта между реагирующими газами и более полного растворения их в дихлорэтане в хлораторе установлена пропеллерная мешалка. Образующийся дихлорэтан-сырец из хлоратора самотеком непрерывно перетекает в сборник 2.

Отходящие из хлоратора газы (непрореагировавший этилен) газообразные примеси, содержащиеся в исходном этилене и хлоре, воздух) увлекают значительное количество паров дихлорэтана и часть хлористого водорода, образующегося в результате реакций замещения. Поэтому из отходящих газов выделяют дихлорэтан либо абсорбцией растворителями (керосин и др.), либо конденсацией, как показано на схеме. Отходящие газы поступают в насадочный конденсатор смешения 3, смонтированный над холодилышком 4. В верхнюю часть конденсатора смешения подают из холодильника 4 охлажденный до —20о С дихлорэтан для орошения, насадки. Газы, поступающие в нижнюю часть конденсатора смешения, проходят насадку снизу вверх противотоком к дихлорэтану и охлаждаются до —15°С, благодаря чему почти все пары дихлорэтана конденсируются. Сконденсировавшийся дихлорэтан смешивается с дихлорэтаном, подаваемым на орошение, и поступает в холодильник 4, где вновь охлаждается до —20°С. Газы, отходящие из верхней части конденсатора смешения, отмываются водой в скруббере 5 от хлористого водорода и уходят в атмосферу.

Дихлорэтан-сырец из сборника 2 перекачивается в аппарат 6, где при перемешивании производится нейтрализация растворенного в дихлорэтане хлористого водорода 5—10%-ным раствором едкого натра. Нейтрализованный дихлорэтан отделяется в разделителе 7 от раствора щелочи и стекает в сборник 9, из которого поступает на осушку и ректификацию. Осушка дихлорэтана производится в ректификационной колонне 10, в нижней части которой поддерживается температура 75—85°С. Из колонны отгоняется азеотропная смесь дихлорэтана с водой, конденсирующаяся в дефлегматоре 12 и частично возвращаемая на орошение колонны 10. Дистиллят расслаивается в разделителе 13; вода направляется на очистную станцию и далее в канализацию, а дихлорэтан возвращается в сборник 9, Из кубовой части колонны 10 стекает обезвоженный дихлорэтан, поступающий далее в ректификационную колонну 14, где дихлорэтан-дистиллят отделяется от трихлорэтана и полихлоридов (кубовая жидкость).
