Раствор хлорида натрия подается в анодное пространство, фильтруется сквозь диафрагму и достигает катода. Скорость фильтрации электролита ха­рактеризуется так называемой протекаемостью диафрагмы v (см3/ч) и зависит от площади сечения диафрагмы F (см1), гидростатического давления столба элек­тролита h , толщины диа­фрагмы b (см) и вязкости электролита μ .

При прохождении постоянного электрического тока на аноде образуется хлор, на катоде — водород и щелочь, которая, проходя через от­верстия катода, стекает в катодное пространство и удаляется из ванны.

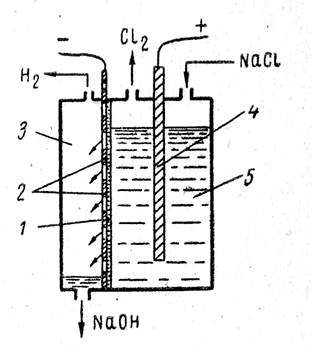

Рис. 1.

Схема ванны с фильтрующей диафрагмой:

1— диафрагма; 2 — стальной катод;

3 — катодное простран­ство;

4 — анод; 5 — анодное пространство

В ваннах не происходит полного разложения поваренной соли и

устанавливается постоянная концентрация щелочи и неразложившейся поваренной соли.

В электролитическом щелоке, вытекающем из ванны, содержится 110—120 г/л NaOH и 180—170 г/л NaCl.

Промышленные электролизеры должны иметь большую произво­дительность, что достигается увеличением нагрузки. Применение катодов с очень развитой поверхностью позволяет создавать ком­пактные электролизеры с нагрузкой до 50000 а. Диафрагма в этом случае насасывается или «осаждается» на поверхность катода из суспензии асбестового волокна в соляно-щелочных растворах при помощи вакуума.

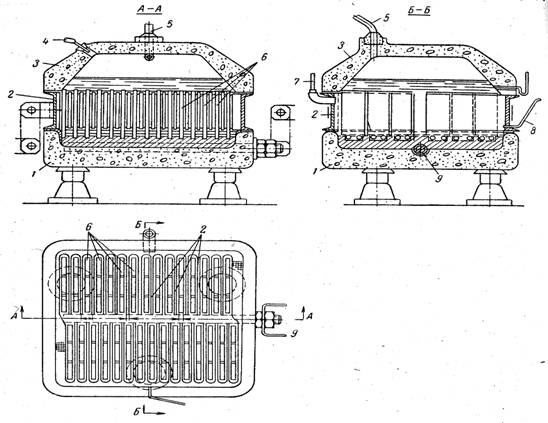

Рис. 2. Ванна с осажденной диафрагмой:

1— бетонное днище; 2 — стальной катод; 3 — бетонная крышка; 4 — труба для подачи рассола; 5 — труба для отвода хлора; 6 — графитовые аноды; 7 — штуцер для удаления водорода; 8 — трубка для слива электролитического щелока; 9 — медный токоведущий

стержень

Примером ванны с осажденной диафрагмой может служить ванна Хукера типа S, рис. 2. Эта ванна состоит из трех основных ча­стей — бетонного днища, стального катода и бетонной крышки. Днище имеет форму прямоугольного корыта, в котором залиты свин­цом нижние концы графитовых анодов и медный стержень, служащий для подвода тока. Аноды представляют собой графитовые пла­стины. Катод — стальная рама, внутри которой смонтирован ряд плоских карманов из стальной сетки. Расположение карманов и их ширина таковы, что установке катода на днище ванны карманы помещаются точно между анодами.

В крышке ванны расположены отверстия для подачи рассола и отвода хлора. Электролизер имеет тепловую изоляцию уменьшающую потери энергии за счет отдачи тепла в окружающую среду.
