Обработка резанием — это процесс получения детали требуемой гео­метрической формы, точности размеров, взаиморасположения и шерохова­тости поверхностей за счет механического срезания с поверхностей заготов­ки режущим инструментом материала технологического припуска в виде стружки (рис. 1.1). Термическая обработка металла.

Основным режущим элементом любого инструмента является режу­щий клин (рис. 1.1, а). Его твердость и прочность должны существенно превосходить твердость и прочность обрабатываемого материала, обес­печивая его режущие свойства. К инструменту прикладывается усилие резания, равное силе сопротивления материала резанию, и сообщается перемещение относительно заготовки со скоростью ν. Под действием приложенного усилия режущий клин врезается в заготовку и, разрушая обрабатываемый материал, срезает с поверхности заготовки стружку. Стружка образуется в результате интенсивной упругопластической дефор­мации сжатия материала, приводящей к его разрушению у режущей кром­ки, и сдвигу в зоне действия максимальных касательных напряжений под углом φ. Величина φ зависит от параметров резания и свойств обрабатываемого материала. Она составляет ~30° к направлению движения резца.

Внешний вид стружки характеризует процессы деформирования и раз­рушения материала, происходящие при резании. Различают четыре возмож­ных типа образующихся стружек: сливная, суставчатая, элементная и струж­ка надлома (рис. 6).

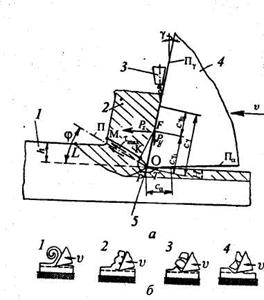

Рис. 6.

Условная схема процесса резания:

а – 1 – обрабатываемый материал; 2 – стружка; 3 – подача смазочно-охлаждающих средств; 4 – режущий клин; 5 – режущая кромка; φ – угол сдвига, характеризующий положение условной плоскости сдвига (П) относительно плоскости резания; γ – главный передний угол режущего клина; Рz – сила резания; Рy – сила нормального давления инструмента на материал; Сγu, Сγl – длины пластичного и упругого контактов; Сγ, Сa – длина зон контактного взаимодействия по передней и задней поверхностям инструмента; LOM – область главного упругопластичного деформирования при стружкообразовании; FKPT – область вторичной контактной упруго–пластичнеской деформации металла; h – глубина резания; Н – толщина зоны пластического деформирования (наклепа) металла.

В процессе резания режущий клин, испытывая интенсивное трение, контактирует с материа­лом стружки и обработанной по­верхностью в контактных зонах. Для снижения сил трения и на­грева инструмента применяют принудительное охлаждение зо­ны резания смазочно-охлаждающими средами (СОС), подавая их в зону резания специальными устройствами.

Детали и инструменты за­крепляются в специальных орга­нах станка или приспособлениях. Станок, приспособление, инстру­мент и деталь образуют силовую систему (СПИД), передающую усилие и движение резания от привода станка режущему инст­рументу и детали.

Реальные схемы различ­ных способов обработки резани­ем, используемый инструмент, а также виды движения инструмен­та и заготовки в процессе обра­ботки приведены на рис. 7. В зависимости от используемого типа инструмента способы меха­нической обработки подразделя­ются на лезвийную и абразивную.

Рис. 7.

Схемы способов обработки резанием:

а – точение; б – сверление; в – фрезерование; г – строгание; д – протягивание; е – шлифование; ж – хонингование; з – суперфиниширование; Dr – главное движение резания; Ds – движение подачи; Ro – обрабатываемая поверхность; R – поверхность резания; Rоп – обработанная поверхность; 1 – токарный резец; 2 – сверло; 3 – фреза; 4 – строгальный резец; 5 – протяжка; 6 – абразивный круг; 7 – хон; 8 – бруски; 9 – головка.

Отличительной особенно­стью лезвийной обработки явля­ется наличие у обрабатываемого инструмента острой режущей кромки определенной геометрической формы, а для абразивной обработки – наличие различным образом ориентированных режущих зерен абразивного инструмента, каждое из которых представляет собой микроклин.

Рис. 8

Конструкция и элементы лезвийных режущих инструментов:

а – токарного резца; б – фрезы; в – сверла;

1 – главная режущая кромка; 2 – главная задняя поверхность; 3 – вершина лезвия; 4 – вспомогательная задняя поверхность лезвия; 5 – вспомогательная режущая кромка; 6 – передняя поверхность; 7 – крепежная часть инструмента.

Рассмотрим конструкцию лезвийных инструментов, используемых при резании (рис. 8). Инструмент состоит из рабочей части, включающей ре­жущие лезвия, образующие их поверхности, режущие кромки и крепежной части, предназначенной для установки и закрепления в рабочих органах станка.
