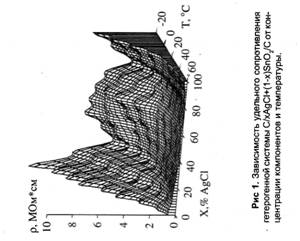

Исследованы зависимости комплексного сопротивления распределённых структур Sn02-AgCI и Sn02-Ag4RbJ5 от их состава. Обнаружено наличие трёх минимумов при объёмной доле AgCI в системе 20%, 40% и 80%; найдены два состава при 20% и 30%.40% Ag4RbJs, которые соответствуют порогам протекания по отдельным компонентам.

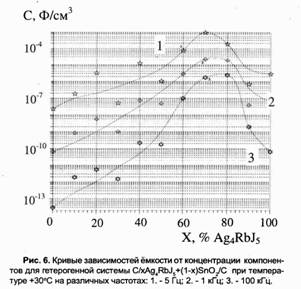

Экспериментально изучены зависимости ёмкости распределённых структур Sn’02-AgCI и Sn02-Ag4RbJ5 от их состава в переменном токе. Полученные зависимости объясняются образованием и распадом связных матриц.

Обнаружены экспоненциальные зависимости проводимости и ёмкости от температуры, что свидетельствует о термоактивационном характере протекающих процессов.

Выявлено, что сопротивление исследованных образцов в диапазоне частот от 5 кГц практически не зависит от частоты, а на более высоких частотах - заметно уменьшается с ростом частоты прикладываемого к образцам переменного напряжения, что можно объяснить вкладом поверхностной высокопроводящей фазы в общую проводимость системы.

Исследованы частотные зависимости ёмкости распределённых структур. Обнаружено явление постоянного угла сдвига фаз, проявляющееся в степенной зависимости ёмкости от частоты.

Показано, что ёмкость гетерогенной структуры C/0,7Ag4RbJ5+ +0,38002/0 линейно возрастает с увеличением толщины на частоте 5 Гц, благодаря развитию внутренней поверхности контакта. На частоте 100 кГц ёмкость гетероструктуры линейно убывает с ростом толщины образцов, так как на высоких частотах вклад межкристаллитной гетерофазной границы ионного и электронного проводников в ёмкость образца ничтожно мал, и ёмкость образца определяется его геометрической ёмкостью.

Исследовано поведение границ AgCI-Sn02/AgCI в присутствии хлора. Обнаружено, что релаксация потенциала границы определяется составом распределённой структуры. Найден состав распределённой структуры, который может быть использован в качестве рабочего электрода электрохимического сенсора на хлор.
