Структура углеродных волокон
Периодическая система / Композиционные хемосорбционные волокнистые материалы "Поликон К", наполненные углеродными волокнами / Структура углеродных волокон
Страница 2

простая аксиальная кольцевая текстура, когда пакеты слоев независимо и равномерно распределены по сечению волокна;

центрированные аксиальные текстуры с расположением слоев по касательной и по радиусу, цилиндрическая текстура (это вырождение центрированной текстуры с расположением слоев по касательной).

Для УВ на основе ПАН и ГЦ наблюдаются смешанные простая и центрированная аксиальные текстуры. На практике в волокнах встречается некруглая форма сечения. Для одного волокна при этом теряется центросимметричность, но для пучка волокон она сохраняется.

Наличие предпочтительной ориентации определяет ряд особенностей структуры УВ и методы ее исследования. Так, ориентация способствует межмолекулярному упорядочению углеродных лент, но создает определен­ную неоднородность параметра Lc в азимутальном направлении: размер Lc наибольший для пакетов слоев, располагающихся близко к оси волокна, а для кристаллитов, отклоняющихся на угол больше полуширины текстурной кривой φ1/2, он начинает уменьшаться.

Наличие предпочтительной ориентации требует ее учета в процессе рентгеноструктурного дифрактометрического эксперимента и при определении размеров кристаллитов.

Для волокон на основе ПАН и ГЦ наблюдается различная связь между размерами кристаллитов и степенью предпочтительной ориентации. Для волокон на основе ГЦ при |q| <0,5 размеры кристаллитов одно­значно не связаны с предпочтительной ориентацией. Для УВ на основе ПАН наблюдаемые размеры кристаллитов достигаются при существенно больших степенях предпочтительной ориентации, и она в целом способствует повы­шению Lс и Lа”. Однако для самых больших степеней ориентации |q|>0,6 (при температурах выше 2300 К) зависимости между размерами кристаллитов и текстурой для обоих видов волокон сближаются.(рис.1)

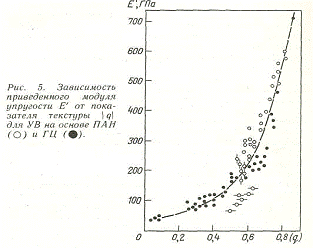

Ориентация определяет в значительной степени модуль упругости, электропроводность, теплопроводность УВ [9]. Для большой серии образцов на основе ПАН и ГЦ существует довольно общая зависимость между приведенным модулем упругости Е' (с поправкой на плотность) и параметром текстуры |q| (рис. 2). Рассеяние значений Е' может быть связано с различным структурным совершенством волокон и изменением взаимосвязи между микрофибриллами. В целом с формированием текстуры наблюдается отход от пределов, которые определяются моделью упругости «постоянных деформаций», и приближение к пределам модели «постоянных напряжений».

Прочность не связана однозначно с осевой текстурой из-за сильного влияния поверхностных и внутренних дефектов и микротрещин. Однако при прочих равных условиях у более ориентированных волокон прочность выше, что вообще характерно для ориентиро­ванных полимерных волокон [10].

При исследовании структуры УВ большое внимание уделяется структуре и свойствам их поверхности, так как она определяет связь с матрицей в композите. Определенную информацию в этом направлении дают показатель температуры начала горения в токе воздуха и показатель сорбции функционально активного индикатора. При совершенствовании структуры волокон эти показатели могут уменьшаться и увеличиваться, для близких по структуре образцов между этими показателями наблюдается взаимосвязь. Показатель сорбции волокон позволяет прогнозировать прочность композита при сдвиге.

Страницы: 1 2
