Стойкость
полимера к термоокислению (по ДТА и ТG анализу)Периодическая система / Композиционные триботехнические материалы на основе олигомеров сшивающихся смол / Исследование структуры и свойств полимерных
материалов, модифицированных кремнийсодержащими добавками / Стойкость
полимера к термоокислению (по ДТА и ТG анализу)
Введение кремния в полиэтилен также оказывает влияние на термоокислительные и термостойкие свойства материала [15].
Это видно из таблицы №4 и рис. №7,№8.
Таблица №4
Зависимость температур термических процессов от концентрации кремния
|
ПЭ (чистый) |
ПЭ +1% кремния |
ПЭ +5% кремния |
ПЭ +10% кремния |
ПЭ +20% кремния | |
|
Температура начала плавления |
900С |
850С |
950С |
900С |
900С |
|
Температура max плавления |
1300С |
1200С |
1300С |
1200С |
1200С |
|
Температура окончания плавления |
1600С |
1600С |
1500С |
1550С |
1700С |
|
Температура начала окисления |
1800С |
1850С |
1900С |
1900С |
2000С |
|
Температура max окисления |
2100С |
2050С |
2200С |
2100С |
2200С |
|
Температура окончания окисления |
2600С |
2400С |
2700С |
2600С |
2550С |
|
Температура начала деструкции |
2900С |
3400С |
3050С |
3000С |
3250С |
|
Температура конца деструкции |
4600С |
4600С |
4700С |
4600С |
4600С |

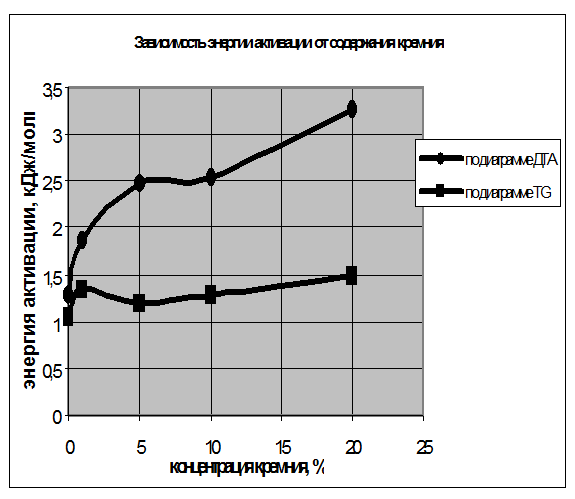

Рис.7.
Смотрите также
Проектирование вертикального аппарата с приводом и мешалкой
...
Депомеризация.
При наличии в растворе газообразного кислорода и не
возможностью протекания процесса коррозии с водородной
деполяризацией основную роль деполяризатора исполняет кис ...
