Рентгеноструктурный
анализ ПЭНД, модифицированного кремниемПериодическая система / Композиционные триботехнические материалы на основе олигомеров сшивающихся смол / Исследование структуры и свойств полимерных
материалов, модифицированных кремнийсодержащими добавками / Рентгеноструктурный
анализ ПЭНД, модифицированного кремнием
Исследование процессов структурообразования, происходящих в полиэтилене при введении модификатора (кремния) проводили также методом рентгеноструктурного анализа.
Результаты расчета рентгенограмм приведены в таблице №3, рентгенограммы покаазаны на рис.№4
По таблице видно, что имеются изменения в структуре ПЭ с различными концентрациями кремния. С увеличением процентного содержания кремния увеличивается количество рефлексов.
Определение размеров кристаллических блоков в модифицированных полимерах проводились по формуле:
L=l/2DcosQ (5)
где
L
–
размер кристаллитов (Е
);
l
--длина волны (Е
);
D
--
полуширина пика (рад);
Q
--
угол пика (0).
Для определения степени кристалличности использовалась формула:
w=Ic/(Ic+kIa)·100% (6)
где w
-
степень кристалличности (%);
Ic
--максимальная интенсивность пика на рентгенограмме (мм);
k–коэффициент, равный 1,124[13,14].

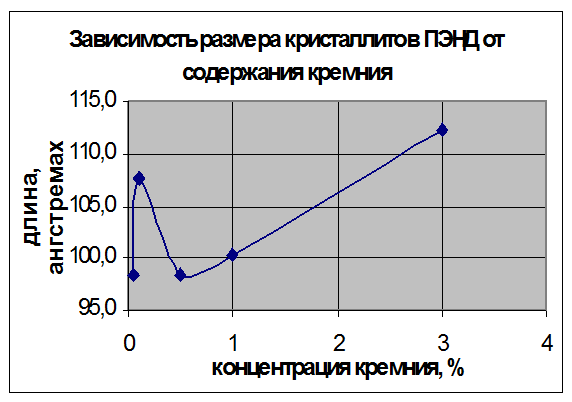

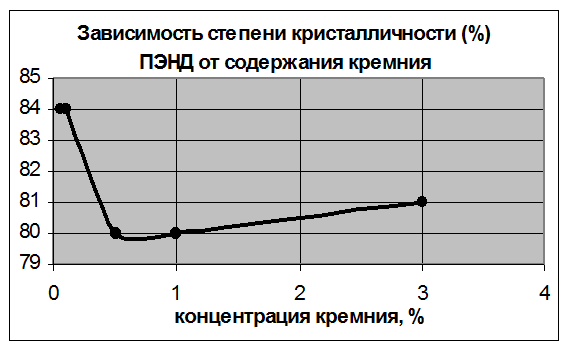

Графики зависимостей степени кристалличности и размера кристаллитов от концентрации модификатора показаны на рисунках №5, №6.
Рис.5.
Рис.6.
Анализируя диаграммы, можно сказать, что в области концентраций 0,1-1% имеются точки перегиба функции L(
C%)
и w(
C%).
По всей видимости, возможно в данной области происходят изменения в структуре полиэтилена, что должно отразится на механических свойствах исследуемых полимеров
