Распыливающие абсорберы
Новости химии / Абсорбция углекислого газа водой / Распыливающие абсорберы

В распыливающих абсорберах контакт между фазами достигается распыливанием или разбрызгиванием жидкости в газовом потоке. Эти абсорберы подразделяют на следующие группы: 1) полые (форсуночные) распыливающие абсорберы, в которых жидкость распыляется на капли форсунками; 2) скоростные прямоточные распыливающие абсорберы, в которых распыление жидкости осуществляется за счет кинетической энергии газового потока; 3) механические распыливающие абсорберы, в которых жидкость распыляется вращающимися деталями [1].

Полые распыливающие абсорберы представляют собой полые колонны. В этих абсорберах газ движется снизу вверх, а жидкость подается через расположенные в верхней части колонны форсунки с направлением факела распыла обычно сверху вниз. Эффективность таких абсорберов невысока, что обусловлено перемешиванием газа по высоте колонны и плохим заполнением ее сечения факелом распыленной жидкости. В результате объемный коэффициент массопередачи и число единиц переноса в этих аппаратах невелико. Поэтому распылительные форсунки в полых абсорберах часто устанавливают на нескольких уровнях [1].

Полые распиливающие абсорберы отличаются простотой устройства, низкой стоимостью, малым гидравлическим сопротивлением, их можно применять для обработки сильно загрязненных газов.

К недостаткам полых распыливающих абсорберов, помимо их низкой эффективности, относятся также низкие скорости газа (до 1 м/с) во избежание уноса, неудовлетворительная их работа при малых плотностях орошения, достаточно высокий расход энергии на распыление жидкости. Распыливающие полые абсорберы целесообразно применять для улавливания хорошо растворимых газов [2].

Скоростные прямоточные распыливающие абсорберы отличаются тем, что в случае прямотока процесс можно проводить при высоких скоростях газа (до 20-30 м/с и выше), причем вся жидкость уносится с газом и отделяется от него в сепарационном пространстве 4. К этому типу аппаратов относится абсорбер Вентури (рис. 6), основной частью которого является труба Вентури. Жидкость поступает в конфузор 1, течет в виде пленки и в горловине 2 распыляется газовым потоком. Затем жидкость газовым потоком выносится в диффузор 3, в котором скорость газа снижается и его кинетическая энергия переходит в энергию давления с минимальными потерями. Отделение капель от газа происходит в сепараторе 4 [9].

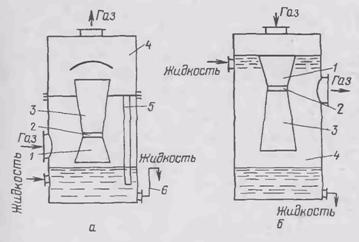

Рис. 3 Устройство бесфорсуночного абсорбера Вентури: а - с эжекцией жидкости; б - с пленочным орошением; /-коифузоры; 2-горловины; J-диффузоры; 4-сепараторы, 5-циркуляционная труба; 6-гидравлический затвор.

В механических распыливающих абсорберах разбрызгивание жидкости производится с помощью вращающихся устройств, т. е. с подводом внешней энергии для развития поверхности фазового контакта. На рис. 16-30 представлен такой абсорбер, в котором разбрызгивание жидкости осуществляется с помощью лопастей или дисков, закрепленных на горизонтальных валах. Разбрызгивающие элементы устанавливают так, что газ движется перпендикулярно или параллельно осям их валов [5].

По сравнению с абсорберами других типов механические абсорберы более компактны и эффективны, но они значительно сложнее по конструкции и требуют больших затрат энергии для проведения процесса. Поэтому механические распыливающие абсорберы целесообразно применять в тех случаях, когда распыление с помощью форсунок или газом, взаимодействующим с жидкостью, по каким-либо причинам не представляется возможным [2].
