Механические пленочные абсорберы можно раз бить на две группы. В аппаратах первой группы механическое воздействие (вращение) используется для создания и поддержания пленки жидкости. К этой группе относится дископленочный абсорбер (рис.2 а).

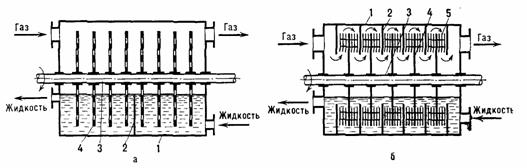

Рис.2 Механические пленочные абсорберы: а — дископленочный; б — с вращающимися пакетами дисков; 1 — горизонтальный цилиндр; 2 — перегородка; 3 — вал; 4 — диск; 5 — пакет кольцевых дисков

В горизонтальном цилиндре 1 поддерживается некоторый уровень жидкости. Внутри цилиндра вращается горизонтальный вал 3 с закрепленными на нем перфорированными дисками 4. Поверхность дисков, выступающая над зеркалом жидкости покрыта жидкой пленкой; на поверхности этой пленки и происходит абсорбция. Окружная скорость вращения дисков 0,2- 0,3 м/с. Коэффициенты массопередачи примерно те же, что и для насадочных абсорберов [3,с.321].

Несколько иная конструкция механического пленочного абсорбера показана на рис. 2, б. Абсорбер разделен перегородками 2 на несколько секций. В каждой секции на валу 3 закреплен сплошной диск 4, к которому прикреплены два пакета кольцевых дисков 5. Благодаря такому устройству газ движется зигзагообразно.

Аппараты первой группы не обладают существенными достоинствами, а наличие вращающихся частей усложняет конструкцию и вызывает дополнительный расход энергии. Поэтому эти аппараты не получили распространения.

Больший интерес представляют аппараты второй группы, в которых вращение ротора используется для перемешивания фаз, что ведет к интенсификации массообмена. Это так называемые роторные пленочные колонны, применяющиеся при ректификации термически нестойких веществ. Очевидно, возможно использование этих аппаратов и для абсорбции.

В простейшем виде такая колонна состоит из двух вертикальных соосных цилиндров, причем внутренний (ротор) вращается, а внешний неподвижен. Газ поднимается по кольцевому зазору между цилиндрами и, закручиваемый ротором, контактирует с пленкой жидкости, стекающей по внутренней стенке неподвижного цилиндра. В такой колонне интенсифицируется массоотдача в газовой фазе, однако при малых зазорах и больших окружных скоростях ротора наблюдается интенсификация массоотдачи и в жидкой фазе [3, с.323].

Для больших нагрузок применяют аппараты иной конструкции, в которых пленка образуется на поверхности вращающегося ротора под действием центробежной силы. Такие аппараты могут иметь горизонтальный или вертикальный ротор.
