В настоящее время ПАН волокна производят только из сополимеров акрилонитрила.

Для получения полиакрилонитрила используют различные сополимеры. В отечественной технологии производства полиакрилонитрила получил применение тройной сополимер, в состав которого наряду с акрилонитрилом (АН) СН2=СНСN (~90%) входят метилакрилат (МА) СН2=СНСООСН3 (~ 6%), как сополимер, нарушающий регулярность строения макромолекулы и улучшающий эластические свойства, имеющий ту же скорость полимеризации, что и АН и итаконовая кислота (ИтК) (~ 1-3%),

позволяющая улучшить накрашиваемость полиакрилонитрила за счет присутствия реакционноспособных карбоксильных групп. Так как в обычных условиях итаконовая кислота представляет собой кристаллическое вещество (Тпл=163°С), то в производстве полиакрилонитрила (ПАН) для обеспечения гомогенной среды при синтезе ПАН используют не саму кислоту, а ее натриевую соль итаконат натрия (ИтNa)

Синтез полиакрилонитрила протекает по механизму цепной радикальной полимеризации:

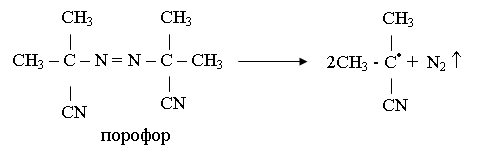

1. Образование активного радикала в качестве инициатора используется порофор:

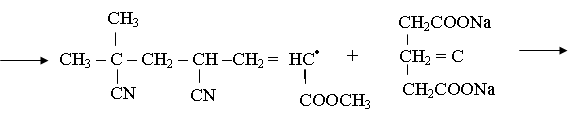

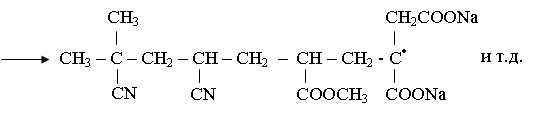

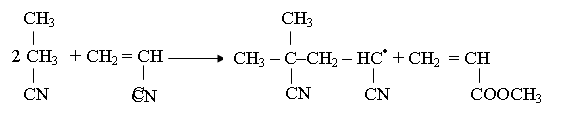

2. Рост макромолекулы:

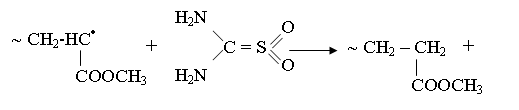

3. Обрыв макромолекулы может проходить через молекулу двуокиси тиомочевины (ДОТ):

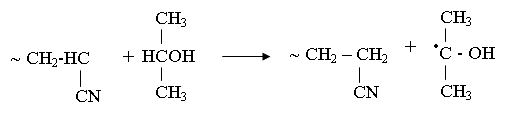

через молекулу изопропилового спирта (ИПС):

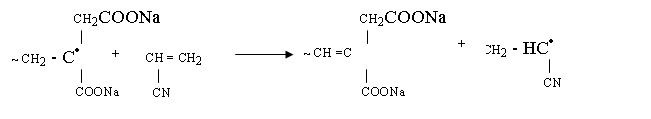

через молекулу мономера:
