15].

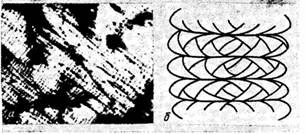

Рис.5. Электронно-микроскопический снимок (а) и схематическое изображение фрагмента структуры (б) композиции КЗ после отжига выше точки плавления ПЭ

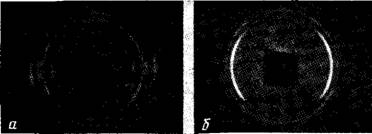

Рис.6. Фоторентгенограммы композиций К4 (а) и К5 (б), отожженных при различных температурах выше точки плавления ПЭ, 293

К

Аналогичный эффект имеет место в зоне перехода изотропного образца в шейку при одноосном растяжении [15]. При значительном перегреве композиций К4 и К5 выше Тил наблюдается полная изотропизация ПЭ-компонента в системе.

Таким образом, текстура сложного характера, описанная выше, свойственна лишь системе ПЭ - ПП и определяется эпитаксиальным характером кристаллизации расплавленного ПЭ на поверхности ориентированного ПП. В композициях на основе ПЭТФ и ПС эпитаксия ПЭ отсутствует.
