Термогравиметрический анализ показал, что введение базальтовых волокон повышает термостойкость битумных композиционных материалов в среднем на 14 %.

Хроматографическое исследование паровой фазы показало (Рис. 7) отсутствие токсических веществ фенольного типа. Детальная расшифровка масс-спектров показала, что представленные ионы принадлежат к гомологическим рядам алаканов, алкенов и алкилбензолов. Происходит выделение вещества с временем удерживания 9,47 мин – предположительно сложный эфир фталевой кислоты.

а б

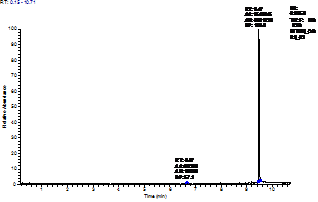

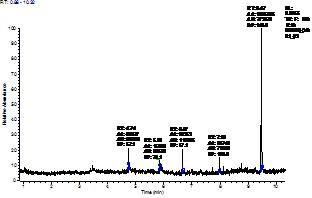

Рис.7 Хроматограмма резинобитумного материала

а – серийный; б – с базальтовой ватой

Рентгенографический анализ композиционной материала показал (Рис.8), что наличие низкоосновных гидросиликатов C-S-H (линии с межплоскостным расстоянием 2,085) Широкое основание пика 3,06 указывает на присутствие гидросиликатов. Образование гидроалюминатных фаз подтверждается пиком 2,48 характерным для четырехкальциевого монокарбонатного гидроалюмината С3 CaСO3 12 Н2O Анализ рентгенограмм образцов композиционных материалов показал, что они имеют четкие максимумы при углах отражения, которые являются основанием для утверждения, что образовавшиеся фазы являются кристаллическими образованиями. Частицы наполнителей являются центрами кристаллизаций выделяющихся фаз при образовании композиционного материала.

Рис. 8 Рентгенографический анализ битумного материала
