Исходные данные:

Диаметр внутренний Дв = 800 мм,

Давление рп = 0,16 Мпа

Температура tc = 90оС

Прокладка – ПОН -1(ГОСТ-481-80)

Материал уплотняемых поверхностей – сталь 1Х18Н10Т,

Эскиз расчетная схема рис.8.6

Расчет:

На основании таб. 19.2 стр. 242 [3] для лучшей герметичности рекомендуется прокладка прямоугольной формы (тип 1) при давлении 0,16 МПа. Тип обтюрации I, II, III – A, VI – A, V для давления < 10 МПа.

Из таблицы (19,13;19,3 и 19,18) [3] имеем диаметр прокладки:

Д = Дв + 10 = 800 + 10 = 810 мм

S = 4 мм

h = 2S + 1 = 2*4 + 1 = 9 мм

h1 = 2,5S = 2,5 * 4 = 10 мм

q = 1,2 σT = 1.2 * 50*106 = 60*106 Н/м2

Расчетную ширину уплотнения определил по формуле (19.2) [3]:

в´ = 0,33 Дри / (σт – 0,33 ри – 1,1 q) = 0,33*0,810*0,16*106 / (220*106 – 0,33*0,16*106 – 1,1 * 60*106) = 0,2 * 10-3 М;

Принимаем в = 5 мм; вэ = в = 5 мм [3] (таблица 19.17)

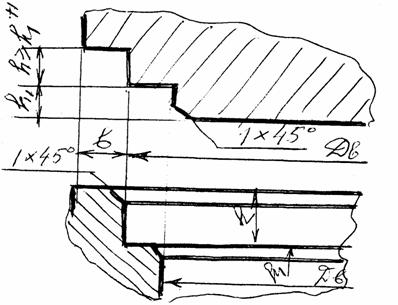

Рис. 8.6. Обтюрация тип IV – А

Диаметр прокладки:

Дп = Д + в = 810 + 5 = 815 мм

Расчетная осевая сила сжатия прокладки (19.1) [3]

Р´п = 3Дпвэq = 3*0,815*5*10-3 * 60*106 = 0,734 * 106 Н= 0,734 МН
