Принципиальные погрешности метода на величине степени набухания определяются прежде всего удержанием некоторого количества жидкости за счет капиллярных сил на сетке и в контактах между частицами образца, а также потерями жидкости на испарение и истечение через поршень. Специальными опытами показано, что суммарная погрешность за счет всех указанных факторов составляет ~0,1 мл, т. е. не более 3% при работе в основной части шкалы самописца. Общая погрешность метода с учетом взятия навески <5%. Дополнительным указанием на корректность измерений степени набухания является совпадение результатов данного и оптического [3] методов соответственно 1600±120 и 1540±80 мл/г для одного из образцов.

На рис. 2 приведены результаты измерения данным методом степени набухания одного из типичных полиакриламидных гидрогелей. Как видно, зависимость объема поглощенной жидкости от массы образца линейна, что отражает постоянство величины степени набухания, равной в этом случае 1800=30 мл/г. Эти результаты наглядно демонстрируют измерительные возможности установки.

Несомненным удобством данной методики, в которой образец постоянно находится на сетке и не перемещается при измерениях, является возможность наблюдать и количественно регистрировать изменение набухания СПГ при любой вариации внешней среды. Рисунок 3 показывает в качестве примера диаграмму опыта по измерению набухания СПГ в ходе ступенчатого разбавления раствора NaCl, первоначальная концентрация которого составляла 3 моль/л. Эксперимент демонстрирует характерное для полиэлектролитных гидрогелей ионное подавление, обусловленное эффектом Доннана и детально описанное в литературе [3—5]. Аналогичным образцом в рамках данного метода может быть исследован коллапс СПГ под действием многовалентных ионов, добавок растворителей и т. п.

Анализ кинетических кривых набухания [3] показывает, что при прочих равных условиях характерное время набухания т зависит от размера частиц образца. В частности, при свободном набухании в воде для образцов с равновесной степенью набухания 1 л/г и исходным радиусом частиц от 0,25 до 0,5 мм величины т составляют от 11 до 42 мии. Отсюда возникает требование снижения размера образца и оптимальным оказываются частицы радиусом ~0,5 мм, что обеспечивает измерение равновесного набухания за период ~5т, т. е. за 200 мин.

Опыт работы с лабораторной установкой, основанной на описанных принципах, показал, что в сравнении с традиционными методами взвешивания образцов или измерения их объема с предварительным отделением свободной жидкости она значительно повышает надежность и производительность эксперимента. Обладая большой вариабельностью в исследовательских задачах, предлагаемый метод весьма удобен для экспрессного тестирования и сопоставления СПГ, различающихся природой или способом получения, а также для корректной оценки результатов синтеза, в сочетании с теоретическими соотношениями для набухания полиэлектролитных гелей [3, 6] полученные экспериментальные данные могут быть надежным источни­ком сведений о структуре сетки в СПГ.

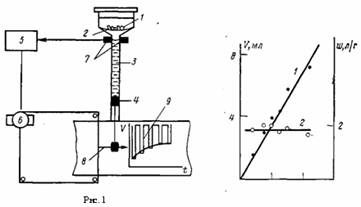

Рис. 1. Прибор для автоматической регистрации набухания гидрогелей. Зависимость объема V жидкости (10~4 н. раствор NaCI), поглощенном при набухании (1) и степени набухания w (2) от массы образца Л

Давление набухания.

Давление набухания я является важным источником информации о структуре сетчатых полимеров, в том числе гидрогелей (7, 8]. Интерпретация функции я (if) для нейтральных сеток позволяет независимо оценивать, например, параметр взаимодействия % и плотность узлов сетки пс.
