Составы исследуемых образцов Таблица 1

Продолжение таблицы 1

1	2	3	4
ЭДОС			37%
ПВХ	24%	24%	24%
Наполнитель	26,5%	26,5%	26,5%
Импортная адгезионная добавка	10%	10%	10%
Импортный растворитель	2,5%	2,5%	2,5%

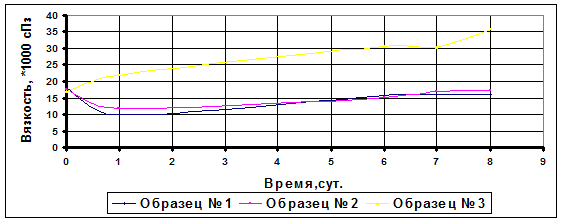

Рис.1 Изменение вязкости образцов ПВХ-пластизоли во времени

Вследствие различной вязкости пластификаторов вязкость пластизолей также различна. Но если при использовании в качестве пластификатора ДИНФ и ДОФ вязкость пластизоли в первые сутки падает, то при использовании ЭДОС этого эффекта не происходит (рис.1). При применении в качестве пластификатора ЭДОС

резко возрастает течение пластизоли и снижается содержание сухого остатка материала (табл.2).

Свойства ПВХ-пластизоли Таблица 2

Поэтому в качестве пластификатора была исследована смесь ДОФ и ЭДОС и найдено оптимальное её соотношение 19:1, которое улучшает не только технологические свойства пластизоли, но и улучшает физико-механические (относительное удлинение, прочность при разрыве) (табл.3), практически не ухудшая другие показатели материала (рис.2,3).

Свойства ПВХ-пластизоли Таблица 3
