Способ фирмы “EASTMAN KODAK” (США).
Статьи / Технологические и экономические аспекты производства диметилового эфира терефталевой кислоты / Способ фирмы “EASTMAN KODAK” (США).

Фирма “Eastman Kodak” разработала технологический процесс производства ДМТ, аналогичный предыдущему технологическая схема показана на рис. 3

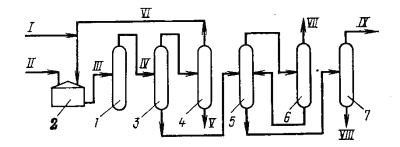

Рис.3. Схема процесса производства ДМТ по технологии фирмы “Eastman Kodak”:

1-реактор этерификации; 2-подогреватель; З-отпарная колонна; 4-колонна ректификации метанола; 5,6,7-ректификационные колонны; I-метанол; II-ТФК; III-пульпа; IV-ДМТ-сырец; V-вода; VI-рецикл метанола; VII-легкокипящие примеси; VIII-тяжелый остаток в рецикл; IX-чистый ДМТ.

Этерификацию технической ТФК метанолом осуществляют в отсутствии катализатора. Конструкция реактора в системе ректификации ДМТ обеспечивает экономичность процесса и способствует образованию небольшого количества побочных продуктов (отходов). Метанол и техническую ТФК направляют в подогреватель 2, откуда пульпа поступает в реактор этерификации 1. ДМТ-сырец в отпарной колонне 3 отделяется от метанола, который после ректификационной колонны 4 возвращают в рецикл, а воду из куба колонны 4 сбрасывают в канализацию.

ДМТ-сырец из отпарной колонны 3 поступает в ректификационные колонны 5 - 7, в которых отгоняют легкокипящие примеси и тяжелые остатки. Чистый ДМТ, выходящий с верха ректификационной колонны 7, направляется на затаривание.
