Количество отдуваемого газа.
Статьи / Производство этанола методом гидратации этилена / Количество отдуваемого газа.
Страница 1

Для поддержания определённой концентрации этилена в циркулируемом газе необходимо выводить из системы поступающие инертные примеси путём отдувки части циркуляционного газа. Инертные примеси поступают в систему с исходным техническим этиленом, а также за счёт побочного образования небольших количеств этана. Хотя общее количество этих примесей невелико, они неизбежно будут накапливаться в системе, если их не удалять.

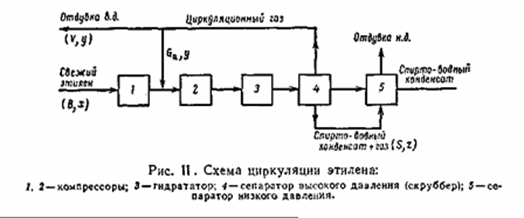

На рисунке приведена принципиальная схема циркуляции этилена. В гидратор 3 поступает компримированный этилен. Парогазовая смесь из гидратора после конденсации разделяется на газ и конденсат в сепараторе 4 высокого давления поскольку этот аппарат работает под давлением часть газа остаётся растворённой в спирто-водном конденсате. Последний после дросселирования направляется в сепаратор 5 низкого давления, где отделяется растворенный газ – отдувка низкого давления (н.д.). циркуляционный газ высокого давления из сепаратора 4 поступает на приём компрессора 2, а часть газа отдувается в систему газофракционирования (отдувка в.д.). таким образом, инертные примеси удаляются из примеси двумя путями – с отдуваемым газом высокого давления и с растворённым газом сепаратора 4 (отдувка н.д.). вместе с отдуваемым и растворённым газом из системы выводится также этилен. Поэтому количество свежего этилена, который необходимо подать в систему превышает количество конвертируемого этилена и зависит от количества отдуваемого этилена.

Введём следующие обозначения:

А – количество конвертируемого этилена, кг/ч или кмоль/ч;

В – количество свежего технического этилена, кг/ч или кмоль/ч;

V – количество отдуваемого газа высокого давления, кг/ч или кмоль/ч;

S – количество газа растворённого в спирто-водном конденсате, кг/ч или кмоль/ч;

Gэт – количество образующегося этана, кг/ч или кмоль/ч;

x, y, z – массовые или мольные концентрации этилена соответственно в свежем техническом этилене, в циркуляционном газе и в растворённом газе.

Составим баланс по этилену. Количество этилена, поступающего в систему, равно сумме конвертированного, отдуваемого и растворённого этилена

Bx = A + Vy + Sz (1)

Точно также составим баланс по примесям. Они поступают в систему со свежим этиленом плюс образующийся по реакции этан; примеси выводятся из системы с отдувкой в.д. и с растворённым газом. Следовательно, можно записать равенство:

B(1– x) + Gэт = V(1– y) + S(1 – z) (2)

Количество свежего этилена В неизвестно. Найдём его значение из уравнения (1):

В = (А + Vy +Sz)/ x (3)

И подставим его в уравнение (2):

(4)

Преобразуем уравнение (4):

(A + Vy + Sz)(1 – x ) + Gэт.x = V(1 – y)x + S(1 – z)x;

A(1 – x) + Gэт.x = V(x – y) + S(x – z);

V(x – y) = A(1 - x) + Gэт.x – S(x – z).

Количество отдуваемого циркуляционного газа выразится уравнением:

, кг/ч или кмоль/ч; (5)

Из уравнения (5) следует, что V увеличивается с уменьшением концентрации свежего этилена (х) и с увеличением концентрации этилена в циркуляционном газе (у), а из уравнения (1) следует, что с увеличением V увеличивается количество свежего этилена, которое необходимо подать в систему. Поэтому практически подбирают такие концентрации х и у, которые обеспечивали бы оптимальное парциальное давление в системе при приемлемом с экономической точки зрения количестве отдуваемого газа высокого давления.
