Технологическая схема процесса кальцинации
Статьи / Производство кальцинированной соды / Технологическая схема процесса кальцинации

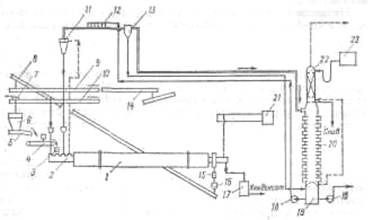

Рис. 11. Схема отделения кальцинации:

1- паровой конденсатор; 2- питающий смеситель; 3.15 – ячейковые питатели; 4,10 – ленточные транспортеры; 5 – вибропитатель;6-течка-бункер; 7-плужковый сбрасыватель; 8,9,14,16-транспортеры; 11-циклон; 12-коллектор газа кальцинации; 13-сепаратор;17-сборник конденсата; 18-центробежные насосы; 19-сборник слабой жидкости; 20-холодильник газа кальцинации;21-редукционная охладительная установка (РОУ); 22-промыватель газа кальцинации;23-сборник промывной жидкости.

Отмытый па фильтрах влажный гидрокарбонат натрия с общего ленточного транспортера 10 с плужковым сбрасывателем 7 подается в бункер 6 вибропитателя 5, откуда вибропитателем и ленточным транспортером 4 через ячейковый питатель 3 подается в смеситель 2. В смеситель же поступает ретурная сода и сода, отделяемая от газов кальцинации в циклоне 11.

Подготовленную в смесителе трону направляют в межтрубное пространство барабана кальцинатора 1. В результате тепловой обработки троны получают кальцинированную соду и газы кальцинации. Кальцинированная сода через ячейковый питатель 15 выводится из кальцинатора и поступает па систему транспорте­ров 8, 9, 16. С наклонного транспортера 8 через питатель произ­водится отбор соды в смеситель. Остальная сода транспорте­рами 9, 14 подается на склад.

Газы кальцинации удаляются из кальцинатора через сме­ситель 2, в котором с помощью компрессора создается вакуум. По пути к компрессору газы проходят сухую очистку в циклонах 11 и мокрую — в цеховом коллекторе газа кальцинации 12 и промывателе 22. Перед промывателем газы кальцинации охлажда­ются в холодильнике 20.

На орошение в коллектор газа кальцинации подают так назы­ваемую слабую жидкость, образующуюся при конденсации водя­ных паров в холодильнике газов кальцинации. Эта жидкость, соприкасаясь с газом, поглощает частично аммиак и содовую пыль, стекая после этого в сборник 19.

В холодильнике 20 газ проходит сверху вниз по межтрубному пространству, а в трубках противотоком движется охлаждающая вода. Для предупреждения закристаллизовывання трубок холо­дильника и лучшей промывки газа от содовой пыли межтрубное пространство орошается слабой жидкостью. В промывателе газ орошается водой, при этом он дополнительно охлаждается и пол­ностью отмывается от соды и аммиака.

Для обогрева кальцинатора подают водяной пар высокого давления. Перед подачей в кальцинатор он проходит редукцион­ную охладительную установку (РОУ), где его температура сни­жается до 270°С, а давление — до 3 МПа. В трубках кальци­натора пар конденсируется, отдавая тепло кальцинируемому материалу. Конденсат из кальцинатора выводится в сборник конденсата 17 и далее в расширители, где преобразуется в пар низкого давления.

Технологическая схема отделения кальцинации соды при использовании содовых печей с ретурным питанием аналогична рассмотренной. При использовании печей с безретурным питанием влажный гидрокарбонат натрия подается в барабан печи специальным забрасывателем. Смешение его с содой происходит внутри печи, поэтому из технологической схемы исключается смеситель, и упрощается транспортирование соды.

Содержание Na2CO3 и примесей в соде зависит от состава исходного гидрокарбоната натрия и температуры процесса; пос­ледняя определяется обычно температурой выгружаемой соды.

Температурный режим в печах обусловлен как условиями проведения процесса, так и продолжительностью термообработки материала в этих аппаратах. При коэффициенте заполнения барабана 0,3 пребывание материала в содовой ретурной печи составляет около часа, в паровом кальцинаторе — 20—25 мин. Повышение температуры кальцинации в безретурных печах обусловлено, очевидно, комкообразованием при смешении влажного гидрокарбоната натрия с содой. В этих условиях повышение температуры необходимо для завершения процесса кальцинации во всей массе крупных гранул.
