Технологическая схема отделения фильтрации
Статьи / Производство кальцинированной соды / Технологическая схема отделения фильтрации

Суспензия бикарбоната натрия из мерников карбонизационных колонн поступает в коллектор 2, распределяющий ее по отдельным фильтрам. Из коллектора 2 суспензия самотеком подается в корыто 9 вакуум-фильтра, имеющее мешалку 1. Фильтрующий барабан 7 примерно на 1/3 погружен в суспензию NaHCO3, находящуюся в корыте 9. Для нормальной работы фильтра важно, чтобы высота погружения фильтрующего барабана в суспензию оставалась неизменной. Избыток суспензии из корыта 9 непрерывно через перелив перетекает в сборник 16 с мешалкой. Из сборника 16 насос 15 возвращает суспензию в коллектор2. Качающаяся мешалка 1 не позволяет частицам NaHCO3 оседать на дно корыта 9. Через фильтрующую ткань под влиянием вакуума внутрь барабана проходят жидкость, промывная вода и воздух.

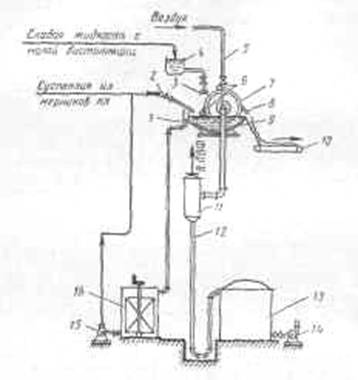

Рис.10. Типовая технологическая схема отделения фильтрации:

1-мешалка; - распределитеьный коллектор; 3-корыто для распределения промывной воды;4-напорный бачок для промывной воды;5-трубопровод сжатого воздуха;6-отжимной валик;7-фильтрующий барабан;8-срезающий нож;9-корыто вакуум-фильтра;10-транспортер сырого бикарбоната;11- сепаратор;12-барометрическая труба;13-сборник фильтровой жидкости;14,15-насосы;16-сборник с мешалкой для суспензии.

Воздух, отфильтрованная жидкость и промывная вода из внутренней части барабана 7 идут в сепаратор 11, где воздух отделяется от жидкой фазы и идет на ПВФЛ.

Фильтрат из сепаратора 11 по барометрической трубе 12 идет в сборник фильтровой жидкости 13, откуда насосом 14 откачивается на дистилляцию.

При вращении барабана приставший к фильтрующей поверхности слой бикарбоната натрия попадает под от­жимной валик 6 для ликвидации образующихся на по­верхности осадка трещин, через которые могут попадать внутрь барабана воздух и промывная вода. После от­жимного валика осадок промывается слабой жидкостью или водой, поступающей из напорного бачка 4 для про­мывной воды в корыто 3, распределяющее воду ровной струей по ширине барабана. Количество подаваемой на промывку воды регулируют при помощи крана, установ­ленного между напорным бачком 4 и корытом 3. Про­мывная вода смешивается с фильтровой жидкостью внут­ри барабана и вместе с ней идет в сепаратор 11.

Промытый бикарбонат натрия вновь уплотняется вто­рым по направлению вращения барабана отжимным ва­ликом 6, подсушивается просасываемым через слой осад­ка воздухом, подаваемым по трубопроводу 5, и срезается с фильтрующей ткани ножом 8 на транспортер 10, кото­рый подает сырой бикарбонат натрия в содовую печь.
