Аппаратура отделения карбонизации
Статьи / Производство кальцинированной соды / Аппаратура отделения карбонизации

Карбонизационная колонна КЛ.

Она яв­ляется основным аппа­ратом отделения карбо­низации. КЛ представ­ляет собой цилиндрическую пусто­телую колонну диамет­ром до 3 и высотой до 27 м, состоящую из ря­да чугунных бочек или царг. Сверху через штуцер 5 и колонну по­ступает из ПГКЛ-1

подлежащий карбони­зации раствор, а снизу через штуцер 2 и в се­редине через штуцер 9— углекислый газ. При работе колонна за­полнена раствором до определенного постоян­ного уровня.

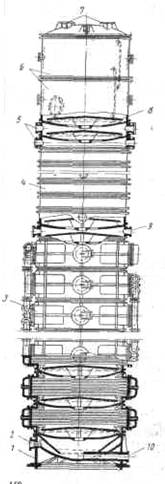

Рис.9. Карбонизационная колонна (диаметром 2680 мм):

1-бочка-база; 2-штуцер для входа газа;3-холодильная бочка;4-абсорбционная бочка;5-штуцеры для входа жидкости;6-сепарационные бочкм;7-штуцеры для выхода газа;8-барботажная колонна;9-штуцер для входа газа;10-штуцер для выхода суспензии.

Осуществлению принципа противотока может препят­ствовать продольное перемешивание жидкости газом по высоте колонны. Чтобы это перемешивание свести к минимуму, между отдельными бочками 4 колонны устанавливают пассеты, или барботажные тарел­ки 8.Тарелка состоит из днища 2 и перекрыва­ющего его колпака 1.

Барботажные тарелки пре­пятствуют продольному перемешиванию жидкости в ко­лоне и обеспечивают равномерное распределение газа по сечению колонны и способствуют увеличению по­верхности контакта между газом и жидкостью.

В верхней части колонны установлены две пустые сепарационные бочки 6, предназначенные для отделения увлекаемых газом брызг жидкости и имеющие водомерные стекла для наблюдения за уровнем жидкости в колонне. Сверху колонна закрыта крышкой, на которой находится штуцер 7 для выхода газа и для установки предохранительного клапана.

В основе карбонизационной колонны установлена бочка-база 1 со сферическим днищем и штуцерами 10 и 2, через которые выводится суспензия бикарбоната натрия и подается компрессором смешанный газ (1-го ввода).

Бочки и барботажные тарелки колонны изготавливают из чугуна. Тонкостенные трубки в холодильных бочках толщиной 6мм делают из углеродистой стали или из специального чугуна, содержащего 0,5% Ni,0,4% Mn,3,3% C и 0,4% Cr.
