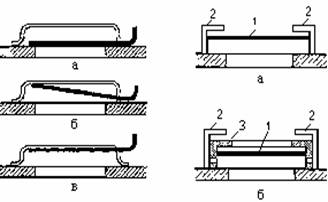

а — нижнее (нерабочее) положение клапана; б — рабочее поло­жение клапана; в — предельное положение клапана.

Рисунок 1 - Клапанные тарелки (с прямоугольными клапанами):

Клапанные тарелки. Эти тарелки являются видоизме­нением ситчатых тарелок, приспособленные для работы при сильно меняющихся газовых нагрузках. Это достигается тем, что отверстия в тарелке пере­крыты клапанами, степень открытия которых зависит от нагрузки по газу. При низких нагрузках подъем клапана мал и площадь живого сечения для прохода газа тоже мала. С повышением нагрузки увеличиваются подъем клапана и площадь живого сечения. Таким образом, скорость газа в живом сечении отверстий остается приблизительно постоянной при изменении нагрузки в широких пределах, что и обеспечивает ра­боту тарелки в этом диапазоне нагрузок без провала жидкости.

На рисунке 1 показана тарелка с прямоугольными (пластинчатыми) клапанами. В нерабочих условиях клапан действием своего веса закрывает отверстие (рис. 1, а); при подаче газа более легкая часть клапана поднимается (рис. 1,б). При дальнейшем увеличении на­грузки клапан приходит в предельное положение (рис. 1, в).
