Получение парамолибдата аммония (NH4)6Mo7O24 × 4H2O
Статьи / Получение молибдена из отходов промышленности / Получение парамолибдата аммония (NH4)6Mo7O24 × 4H2O
Страница 1

Химическую переработку «огарков» после обжи­га богатых высококачественных концентратов производят с целью полу­чения чистых соединений молибдена – парамолибдата аммония и молибденового ангидрида [20, 23]. Из этих последних в случае необходимости легко получить любые другие соединения, в том числе и соединения вы­сокой чистоты. Молибденовый ангидрид, находящийся в огарке, раство­ряется в растворах аммиака, щелочей, соды, некоторых кислот. Но щелочные металлы – нежелательные примеси для соединений молиб­дена, применяемых в электротехнической и химической промышлен­ности. В щелочах, соде и кислотах растворяется большое число и дру­гих примесей.

Раствор аммиака обладает тем преимуществом, что в нем не растворимо большинство примесей, сопутствующих молибдену в огарке. По­этому аммиачный способ переработки богатых молибденовых огарков более распространен. Его преимуществами, помимо высокого извлече­ния МоО3 в раствор и достаточно полного отделения примесей, явля­ются простота дальнейшей очистки аммиачного раствора, легкость вы­деления молибдена в виде чистого парамолибдата аммония, простота подбора материала для аппаратуры. Схема аммиачного метода пере­работки огарков после обжига молибденита представлена на рис.3

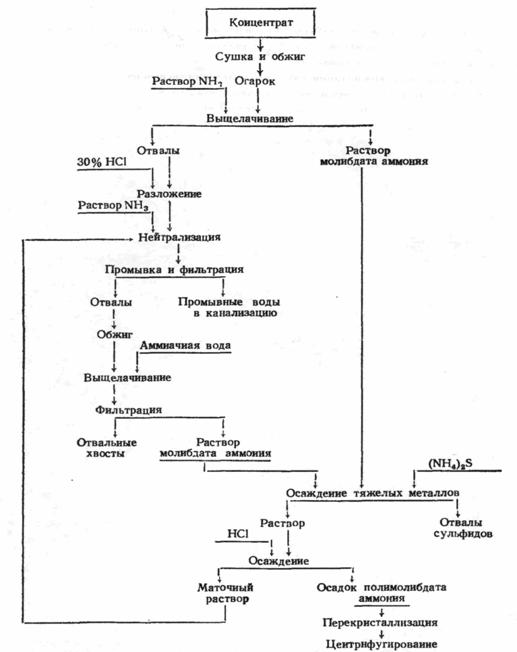

Рис. 3. Cхема переработки огарков с кислотным разложение хвостов выщелачивания

Перед обработкой раствором аммиака рекомендуется промывать огарок водой для удаления растворимых в воде сульфатов (CuSO4, части CaSO4 и др.) и солей щелочных металлов. Но так как при этом несколько теряется молибден, то промывают не всегда. Потеря молиб­дена при промывке достигает 4 – 5% [20].

При обработке огарка аммиаком происходят реакции:

MoO2 + 2NH4OH = (NH4 )2МоО3 +H2О

CuO + 4NH4OH = [Cu(NH3)4](OH)2 + 3H2O

CuMoO4 + 6NH4OH = [Cu (NH3)4] (OH)2 + (NH4)2 MoO4 + 4H2О

ZnMoO4 + 6NH4OH = (NH4)2 MoO4 + [Zn (NH3)4] (OH)2 + 4H2O NiMoO4 + 6NH4OH = (NH4)2 MoO4 + [Ni (NH3)4] (0H)2 + 4H2O

Аналогично молибдатам реагируют сульфаты меди, цинка, никеля и железа, если они образовались при обжиге. Железо (II) (в составе сульфата или окиси) частично реагирует по уравнению

FeSO4 + 4NH4OH → [Fe (NH3)4] SO4 + 4H2О

и переходит в раствор в составе комплекса. Железо (III), образующееся в результате окисления Fe2+ кислородом воздуха при обжиге и выщелачивании, частично остается в составе химически стойкого Fe3O4, частично дает нерастворимую гидроокись Fe(OH)3.

Остаются без изменения МоО2, СаМоО4, кварц, неокислившиеся при обжиге сульфиды. В аммиачные растворы в зависимости от минерало­гического состава концентрата и условий обжига переходит 80 – 95% молибдена. Для более полного перевода молибдена в раствор добавля­ют 60 – 80 кг (NH4)2CO3 на 1 т огарка. Влияние карбоната аммония на извлечение молибдена связано со следующими реакциями:

CaSО4 + (NH4)2 MoO4 → CaMoO4 + (NH4)2 SO4

CaSО4 + (NH4)2 CO3 → Ca CO3 + (NH4)2 SO4

Растворимость CaSO4 и СаМоО4 соответственно 2 и 0,028 г/л при 20°С. Поэтому реакция смещена в сторону образования СаМоО4. Без добавки (NH4)2CO3 в процессе выщелачивания раствором аммиака сульфат кальция, образовавшийся в огарке в ходе обжига, превраща­ется в СаМоО4, устойчивый в аммиачных растворах. Добавка (NH4)2CO3 ведет к образованию СаСО3 из CaSO4. Возможно и частичное растворение СаМоО4:

СаМоО4 + (NH4)2 CO3 = (NH4)2 МоО4 + СаСО3

Осаждение СаСО3 на частицах CaSO4 затрудняет растворение последнего [20]. Осаждение его же на зернах СаМоO4 прекращает растворение последнего. Кроме того, благодаря наличию ионов СО в растворе в отвальные хвосты переходит не гидроокись железа, а карбонат, ко­торый меньше адсорбирует молибден. Это снижает переход молибдена в остатки от выщелачивания. Сухой остаток после выщелачивания и сушки составляет 10 – 30% от массы огарков. В нем 5 – 25% Мо. Поэтому на заводах дополнительно обрабатывают остаток по особой схеме.

Страницы: 1 2

Смотрите также

Моделирование парожидкостного равновесия в четырехкомпонентной смеси
...

Аргон (Argon), Ar
В конце XIX века техника и наука обогатились созданием ряда инструментов для определения физико-химических свойств различных элементов. Развитие науки требовало точных знаний о свойствах веществ. Поэт ...

Лакокрасочные материалы. Общие понятия
Лакокрасочные материалы (ЛКМ) - это многокомпонентные составы (жидкие, пастообразные или порошкообразные), которые при нанесении тонким слоем на твердую подложку высыхают с образованием лако ...
