прочности пленки.

Формование пленок при 343 К приводит к значительному увеличению эластичности, что может объясняться более свернутой конфигурацией макромолекул, поскольку горячая вода не является растворителем для метилцеллюлозы.

Переходя далее к рассмотрению структуры пленок триметил-целлюлозы, следует отметить интересную особенность этого эфира. Триметилцеллюлоза способна растворяться не только в органических растворителях, но и в холодной воде (Т==273 К). Структура пленок триметилцеллюлозы как стереорегулярного полимера отличается высокой кристалличностью. Вода для триметилцеллюлозы является v-растворителем, поэтому пленки, сформованные из водного рас­твора, отличаются меньшей кристалличностью.

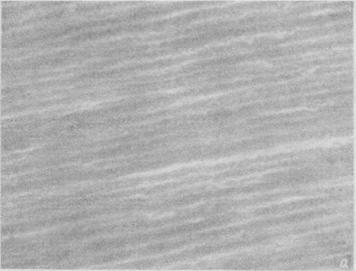

Электронно-микроскопическое исследование поверхности пленок МЦ и поверхности сколов, полученных в результате излома пленки, вдоль оси вытяжки при температуре жидкого азота позволило установить более мелкомасштабные детали строения пленок. При степенях вытяжки λ≤2.0 поверхность ориентированных пленок остается достаточно гладкой и ровной. Фибриллярная структура, видимая в оптический микроскоп, электронно-микроскопическим способом не обнаруживается. При λ≈2.2—2.5 на поверхности пленок появляется рельеф, образованный довольно регулярными и протяженными бороздами шириной 0.2—0.4 мкм, направленными перпендикулярно оси вытяжки. При сканировании перпендикулярно оси вытяжки (рис.1) видны поперечные складки шириной 0.3—0.5 мкм, а на некоторых участках обнаруживаются расслоения в виде микротрещин размером по ширине 0.1—0.2 мкм и длине 1.0—1.5 мкм, направленных параллельно оси вытяжки. При сканировании параллельно оси вытяжки кроме складчатой структуры становятся видимыми неровности с преимущественной ориентацией вдоль оси вытяжки. Изучение поверхности сколов обнаруживает наличие пористой структуры, размер пор колеблется от 0.1 до 1.0 мкм.

Рис 1.
