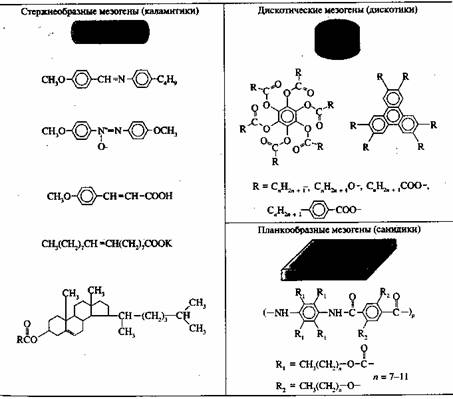

Таблица 1.

Типичные примеры химических соединений, образующих ЖК-фазу.

Маалокс при беременности форум как избавиться от изжоги во время беременности.

Как видно из таблицы 1, среди мезогенных групп чаще всего встречаются бензольные кольца, связанные непосредственно друг с другом с помощью различных химических группировок (–CH=CH–, –CH=N–, –NH–CO и др.). Характерной особенностью всех ЖК-соединений является асимметричная форма молекул, обеспечивающая анизотропию поляризуемости и тенденцию к расположению молекул преимущественно параллельно друг другу вдоль их длинных (каламитики и санидики) и коротких (дискотики) осей.[1]

4. Термотропные жидкие кристаллы

В зависимости от характера расположения молекул согласно классификации, предложенной еще Фриделем, различают три основных типа структур ЖК-соединений: смектический, нематический и холестерический. Указанные типы структур относятся к так называемым термотропным жидким кристаллам, образование которых осуществляется только при термическом воздействии на вещество (нагревание или охлаждение). На рис. 4 показаны схемы расположения стержне- и дискообразных молекул в трех перечисленных структурных модификациях жидких кристаллов.[1]

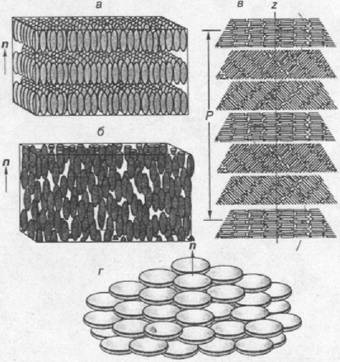

Рис. 4. Основные типы расположения стержне-образных (а-в) и дискообразных (г) молекул в жидких кристаллах: а - смектическая фаза, б - нематическая, в - холестерическая, г - дискотическая (n- директор).

4.1 Смектический тип ЖК

Смектический тип ЖК(смектики – от греч. слова "смегма" – мыло) ближе всего к истинно кристаллическим телам. Молекулы располагаются в слоях, и их центры тяжести подвижны в двух измерениях (на смектической плоскости). При этом длинные оси молекул в каждом слое могут располагаться как перпендикулярно плоскости слоя (ортогональные смектики), так и под некоторым углом (наклонные смектики). Направление преимущественной ориентации осей молекул принято называть директором, который обычно обозначается вектором n (рис. 4, а).[5]

В литературе описаны семь смектических структур; их обычно называют смектики A, B, …, G. В большинстве смектических структур молекулы расположены слоями; в зависимости от молекулярного порядка внутри слоев различают смектики со структурированными и неструктурированными слоями.

Смектический слой имеет толщину порядка одной или двух длин отдельной молекулы. Притяжение между слоями слабее межмолекулярных сил в самих слоях, поэтому последние довольно легко скользят друг по другу. Смектические ЖК текучи и одновременно анизотропны, т.к. молекулы в них легко перемещаются друг относительно друга, но остаются параллельными. Несмотря на свою текучесть, смектики гораздо более вязкие, чем нематики.[3]

Структурированные смектические жидкие кристаллы обладают дальним порядком в расположении молекул в слоях и имеют регулярную двумерную решетку. Самый распространенный из структурированных смектиков – смектик В. Он бывает двух типов – с симметрией D∞h и C2v. Для кристаллов первого типа характерна гексагональная упаковка, оси молекул перпендикулярны слоям, структура которых оптически одноосна. Во второй структуре оси молекул наклонены относительно плоскости слоев; структура обладает более низкой симметрией и является двуосной. Текстура структурированных смектиков – это модификации веерной и шлирен-текстур, и мозаичной текстуры (рис. 5). В мозаичной текстуре имеются оптически однородные двулучепреломляющие области.

Рис. 5. Мозаичная текстура смектика В. Скрещенные николи, Х320.

В неструктурированных смектических жидких кристаллах молекулы упакованы в слои и их центры расположены беспорядочно (как в жидкости). Один из наиболее распространенных неструктурированных смектических ЖК – это оптически одноосный смектик А, Обладающий симметрией D∞h. Типичная структура для симметрии D∞h – конфокальная; её модификация – веерная текстура (рис. 6).

Рис. 6. Простая веерная текстура смектика А. Скрещенные николи, Х120.
